После появления сетей связи третьего поколения (3G), мне непременно захотелось использовать возможность выхода в интернет на достойной скорости вне дома. Во время изучения нюансов выяснилось, что в продаже распространены два типа 3G-модемов: USB-версии по относительно доступной цене и более удобные, но дорогие модели ExpressCard и miniPCI-e.
Переплачивать особого желания не было, поэтому было решено купить обыкновенный, работающий через интерфейс USB, 3G-модем ZTE MF662 от Билайна и провести небольшой моддинг ноутбука.

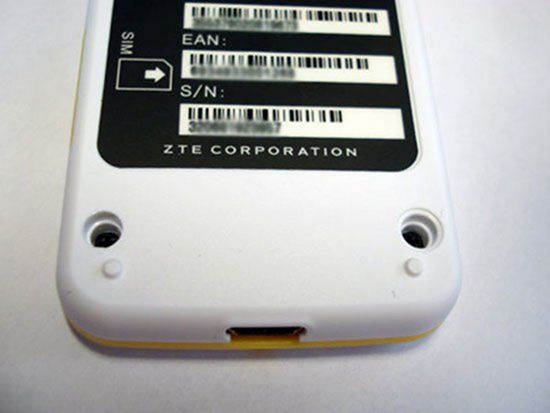

Нежно распаковываем, проверяем и разбираем покупку.

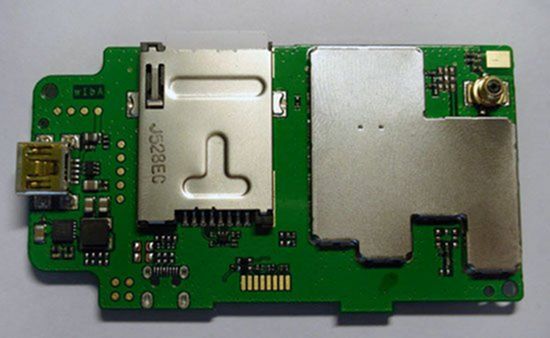

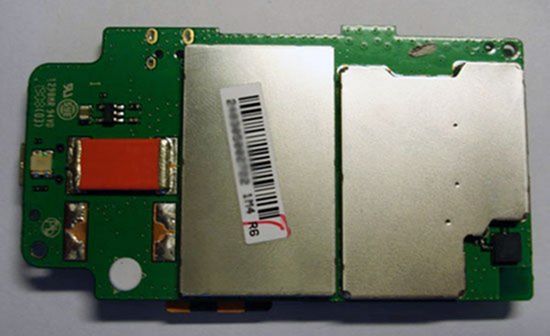

Внутри оказалась обычная плата с miniUSB портом.
Напоминаю распайку USB-порта:
| Pin-1 | 5 volts |
| Pin-2 | USB D- |
| Pin-3 | USB D+ |
| Pin-4 | GND |
Распайка разъёма на материнской плате:
| Pin-1 | 5 volts |
| Pin-2 | GND |
| Pin-3 | USB D+ |
| Pin-4 | USB D- |
Исходя из этих данных, имеем последовательность соединения:
| Материнская плата | USB-порт модема |
| Pin-1 | Pin-1 |
| Pin-2 | Pin-4 |
| Pin-3 | Pin-3 |
| Pin-4 | Pin-2 |

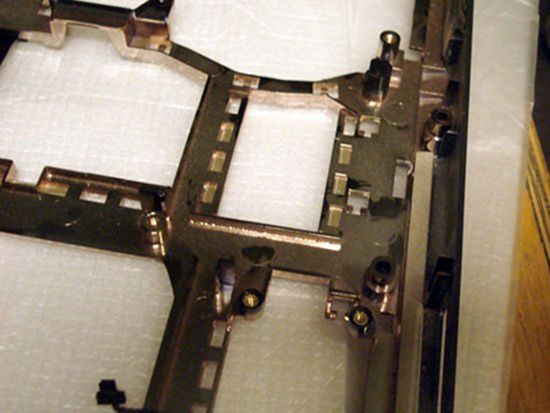

Во время поиска подходящего места внутри ноутбука Acer Aspire 5100, было решено установить модем таким образом, чтобы осталась возможность смены SIM-карты. Такое место нашлось в задней части корпуса.

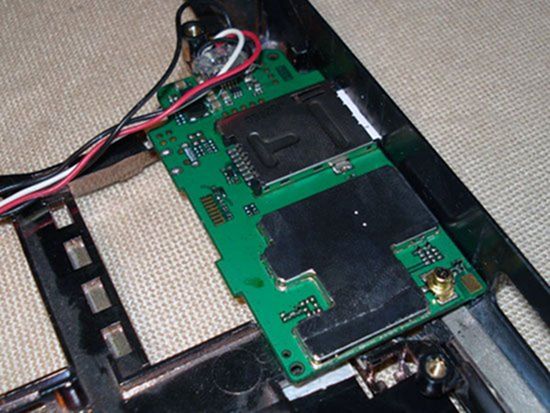

Были удалены пару перегородок для обеспечения свободного места.

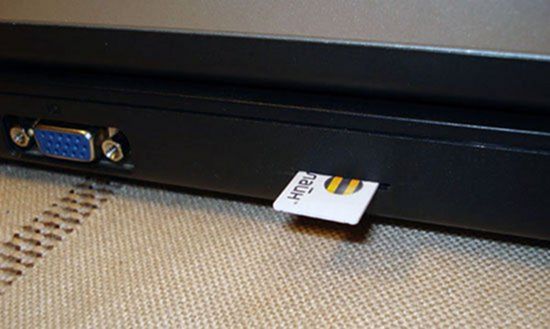

В задней стенке ноутбука была аккуратно пропилена щель для установки SIM-карты.

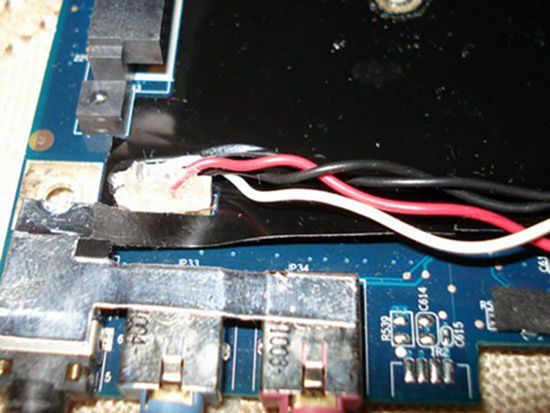

Припаиваем модем к разъёму на материнской плате.

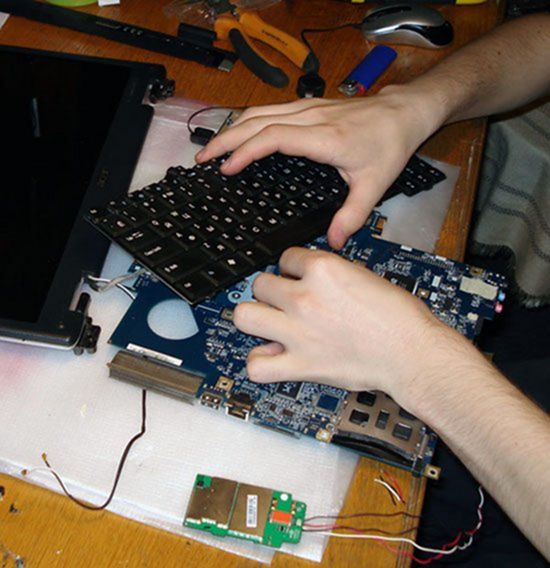

Проверка показала, что мы все сделали правильно.

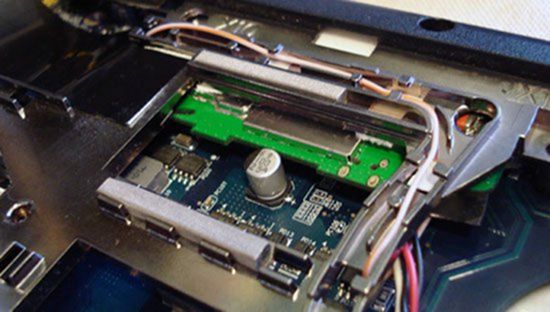

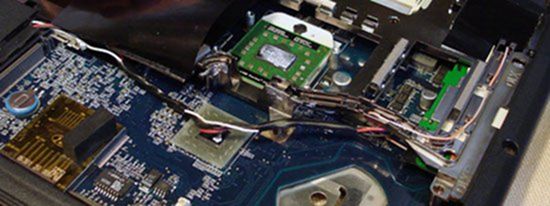

Укладываем провода в соответствующие «канавки».

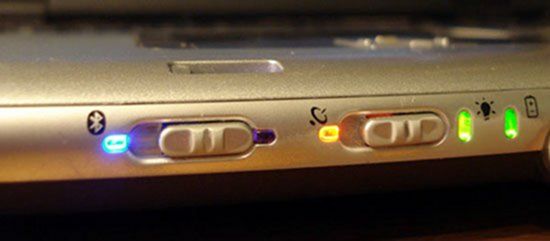

Ноутбук собран и готов к работе. Включение/выключение модема осуществляется кнопкой на передней панели (вместо bluetooth). Также стоит отметить, что в моем случае даже с ПО от Билайна модем работал и с SIM-картой Мегафона, хотя на форумах есть данные, что так везет не всем — встречаются заблокированные устройства. Вопрос со встраиванием антенны остался пока открытым, но модем и без нее прекрасно работает. Удачных модов!
