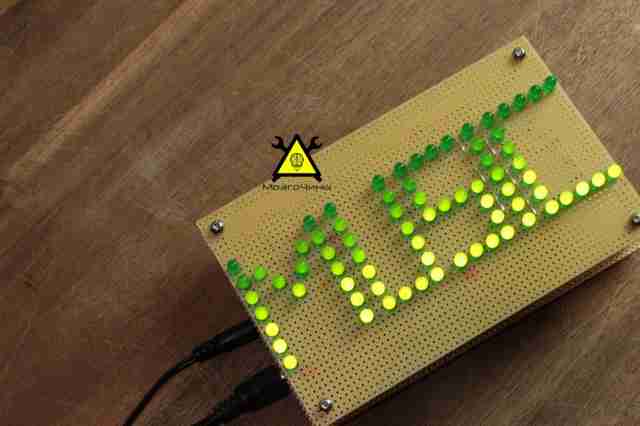

Светодиодный индикатор звука своими руками

Специально для mozgochiny.com

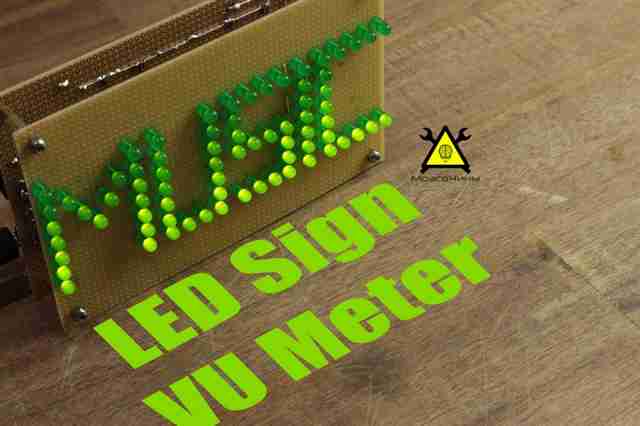

В статье будет показано, как сделать своими руками светодиодный индикатора звука, что будет визуально демонстрировать громкость проигрываемой музыки. Давайте начнём!

Шаг 1:

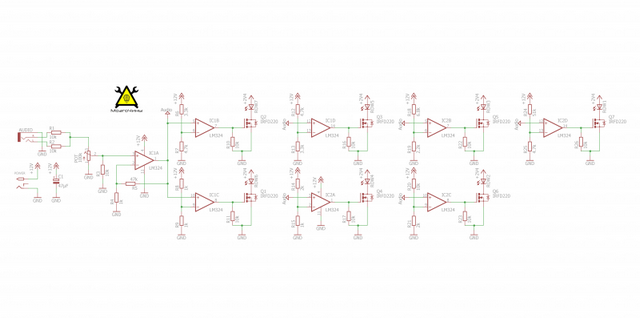

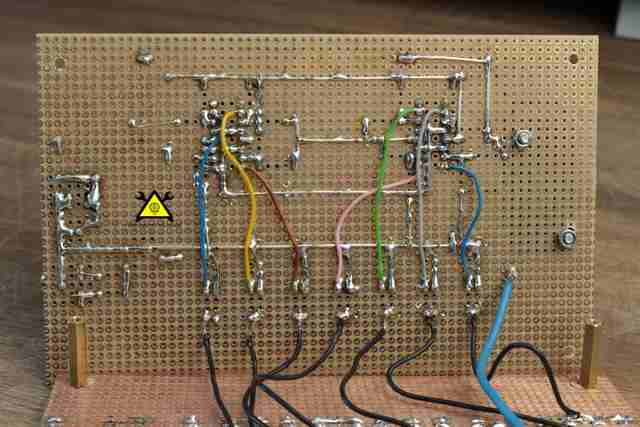

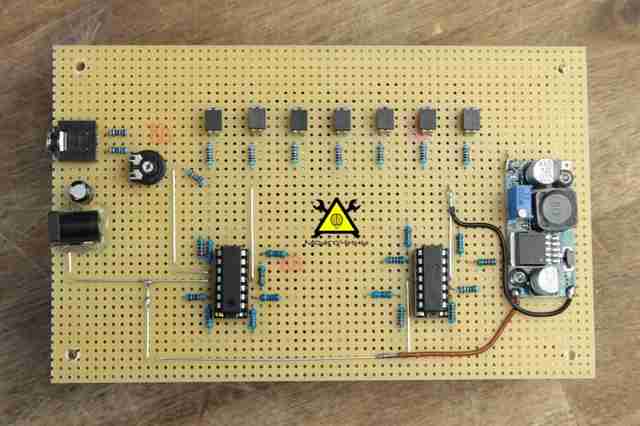

В видео представлен процесс изготовления поделки. В самой же статье вы найдете список используемых деталей, схему и фотографии изготовленной самоделки.

Фотографии и схема представлены в высоком разрешении (кликабельны).

Шаг 2:

Ниже приведён полный перечень деталей, которые нужны для поделки.

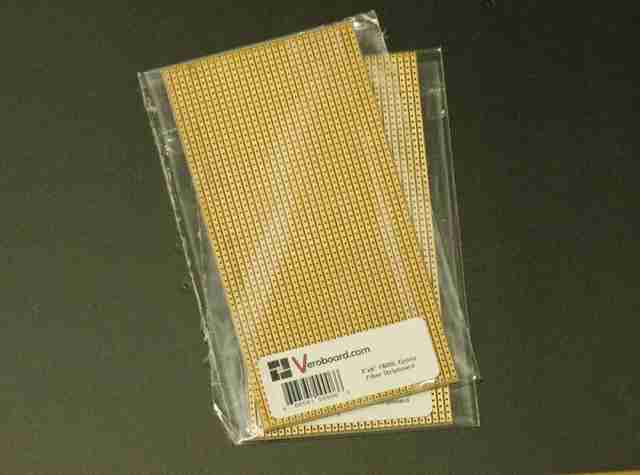

• макетная плата (Stripboard);

• 100x 5mm зеленых светодиодов;

• макетная плата (Perfboard);

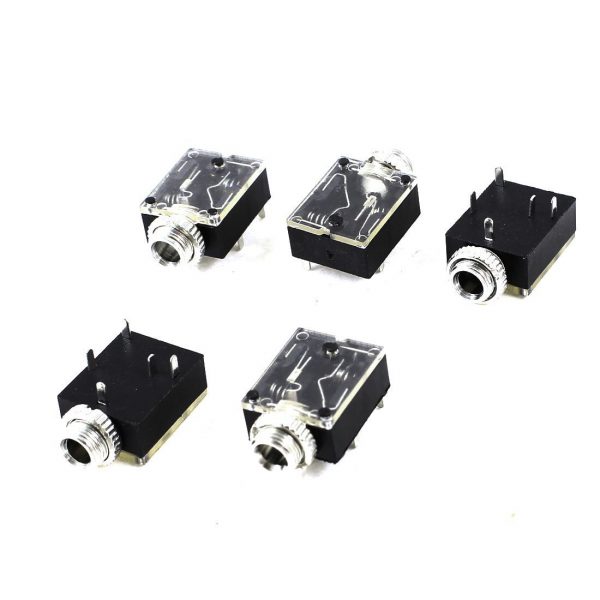

• 3.5mm Audio Jack;

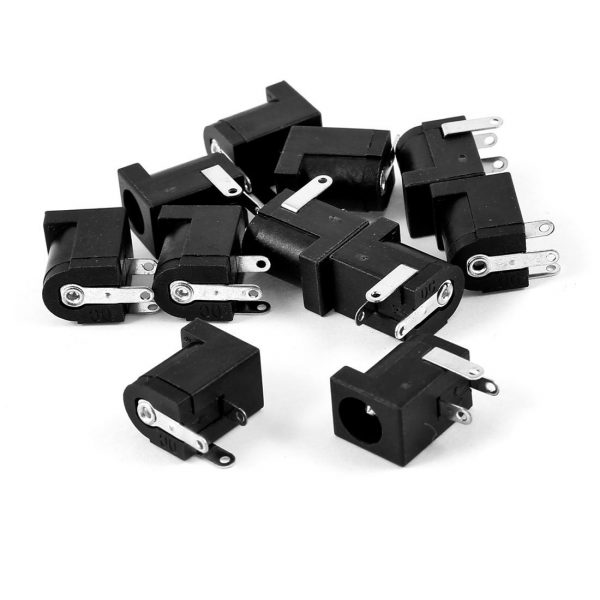

• DC Jack;

• 2x LM324;

• 1x 47µF конденсатор;

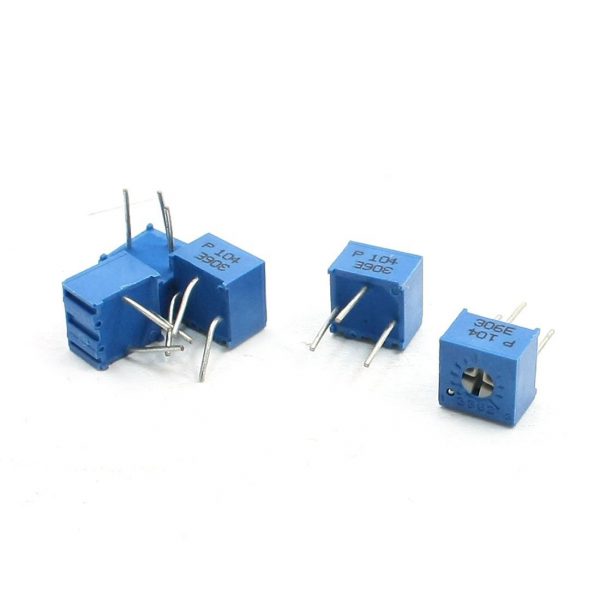

• потенциометр 100kОм;

• 7x IRFD220 N-channel MOSFET;

• 11x 10kΩ, 1x 47kΩ, 4x 1kΩ, 2x 3.3kΩ, 3x 4.7kΩ, 2x 2kΩ, 1x 6.8kΩ, 1x 2.2kΩ, 1x 51kΩ резисторы;
• 12V 2A Блок питания;

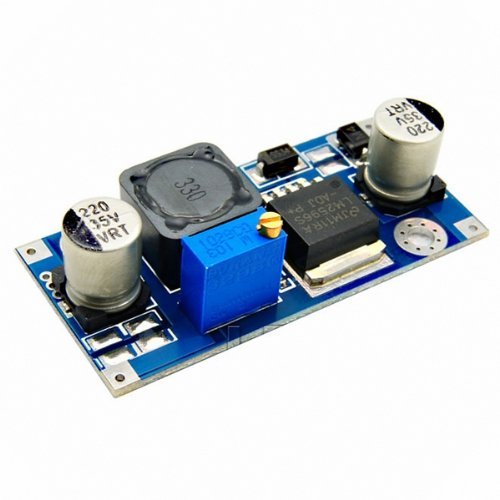

• LM2596 DC-DC
