За неимением нормального стабилизированного блока питания на разные напряжения пришлось немножечко заморочиться и сделать своими руками данный аппарат.
За основу корпуса взял металлический короб от какого-то древнегреческого компьютерного блока питания:
Отрезал лишнее и загнул одну из стенок, тем самым сформировав недостающую после обрезки сторону:
На передней панели прорезал монтажные окна:

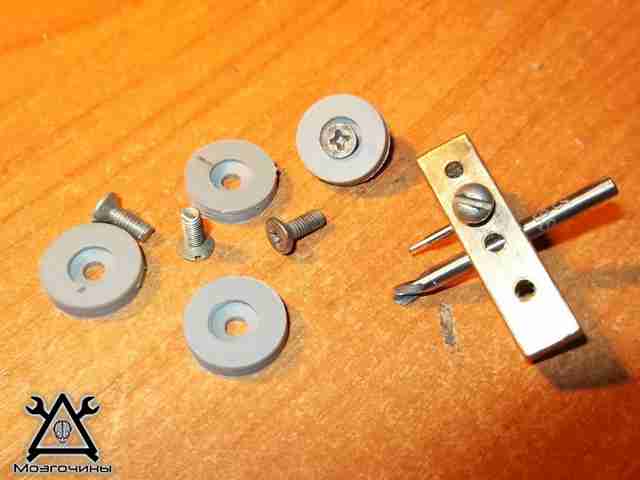

Ножки сделал из листовой пластмассы при помощи центрореза:
Корпусные работы завершены, теперь переходим к электронной начинке.

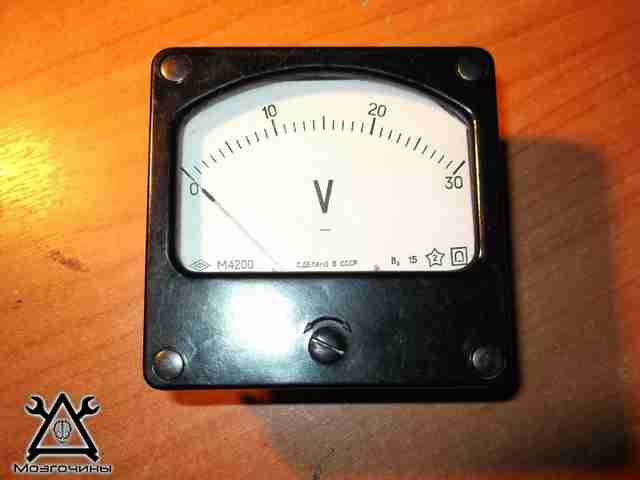

Для визуального контроля напряжения и тока в блоке питания будут использоваться аналоговые вольтметр и амперметр. Достались они мне в условно рабочем состоянии.
С вольтметром проблем было меньше, он не работал из-за того, что сгорел находящийся внутри корпуса резистор.

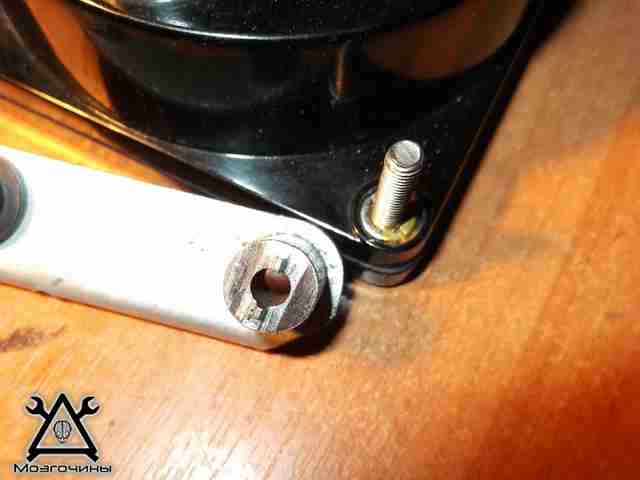

Амперметр был исправен, но рассчитан на 500 А, по этому требовал переделки. Гайки на корпусе были затянуты очень сильно, и вдобавок обильно залиты краской, пришлось делать спецключ.

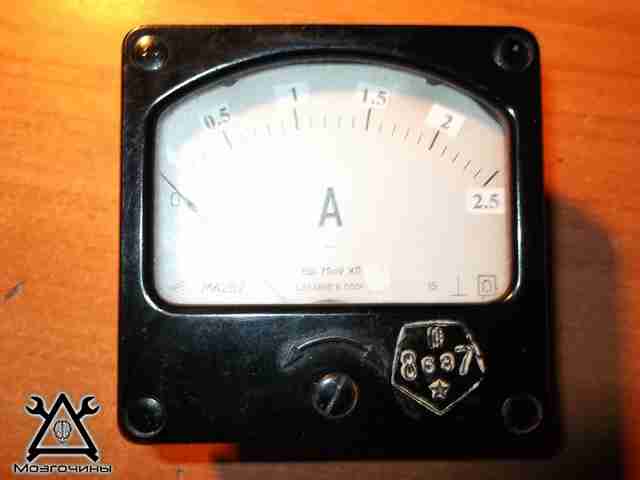

Вскрытие производилось для того, что бы исправить цифры на шкале:

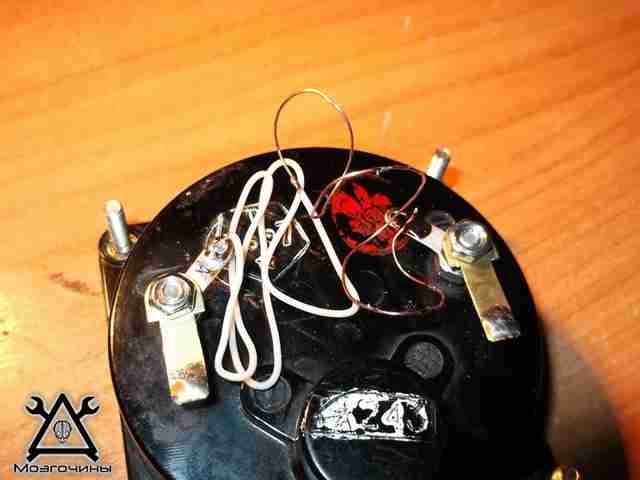

Следующим шагом стал подбор нового шунта для амперметра:

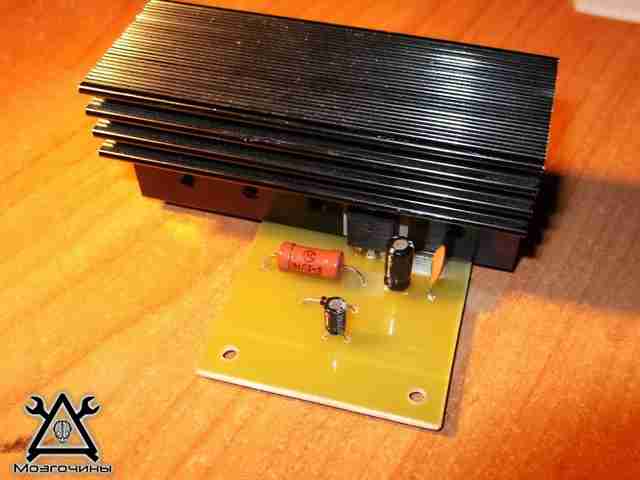

Роль стабилизатора напряжения будет выполнять микросхема LM317T:
Собирал по даташитовской схеме, так что копипастить её не вижу смысла, вся информация доступна в поисковике. Что бы особо ленивые не кидались в меня тапками в комментариях, оставляю пару ссылок: РАЗ и ДВА.

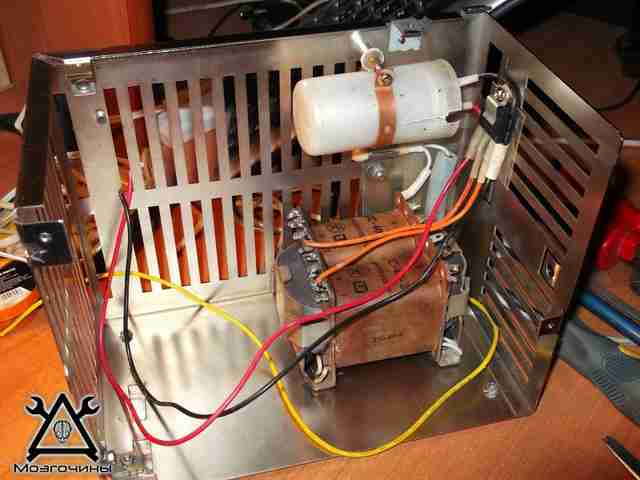

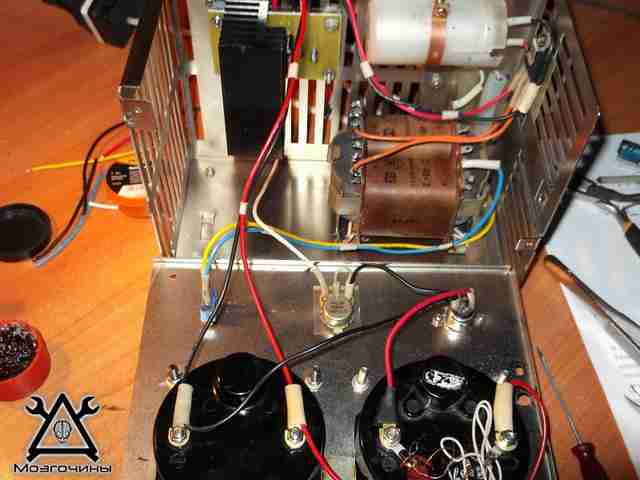

Источник тока для стабилизатора в виде трансформатора, диодного моста и конденсатора подробно описывать нет смысла, так что плавно переходим к монтажу:

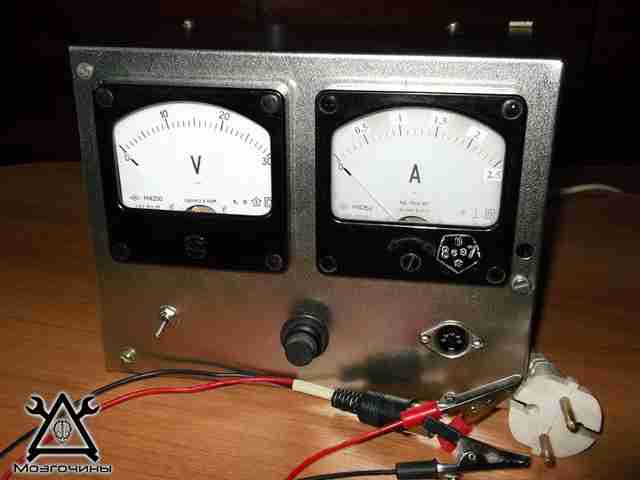

Готово!
Напоследок у меня возник вопрос - можно ли называть такой блок питания лабораторным, каким критериям он должен отвечать (кроме регулировки тока, напряжения, стабилизации и различных наворотов в виде реверса и двуполярного питания)? Просто некоторые называют лабораторным блоком питания обычный компьютерный, у которого выпаян пучок проводов и выведены наружу контактные колодки.
