Приветствую Вас, господа МозгоЧины!
Вот решил показать вам свой блок питания, который я собрал своими руками, когда мне было как многим из вас 13 лет. Это были счастливые Восьмидесятые, мы после школы бегали на радио кружки, а вечерами, кое- как, сделав уроки, хватались за паяльник и собирали очередную самоделку, увиденную в каком-нибудь радиожурнале. Вот про одну из таких самоделок, я и хочу рассказать.
Сейчас конечно смешно говорить, что у меня в мои 13 лет не было фотоаппарата, и я не мог фотографировать процесс работы, но это так и было, поэтому я сейчас просто взял, и разобрал своё детище, и постарался, как можно детально всё сфотографировать, и заодно окунуться в воспоминания.

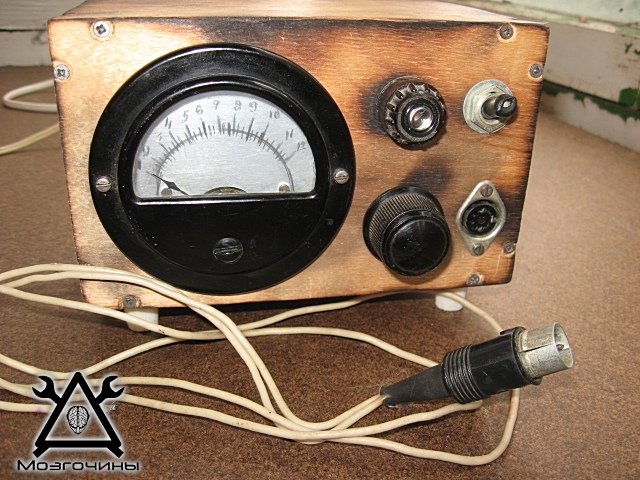

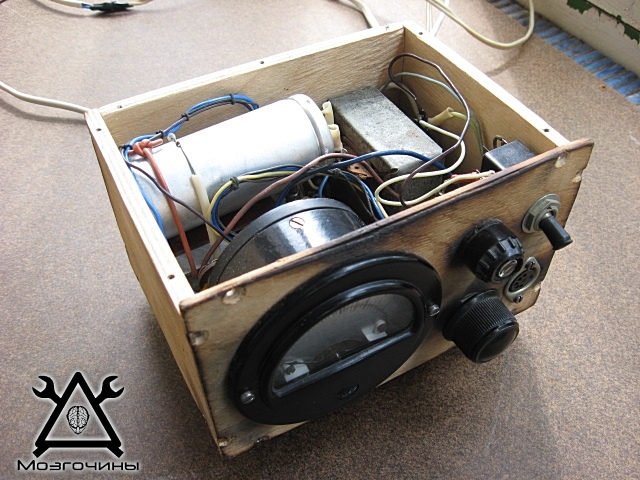

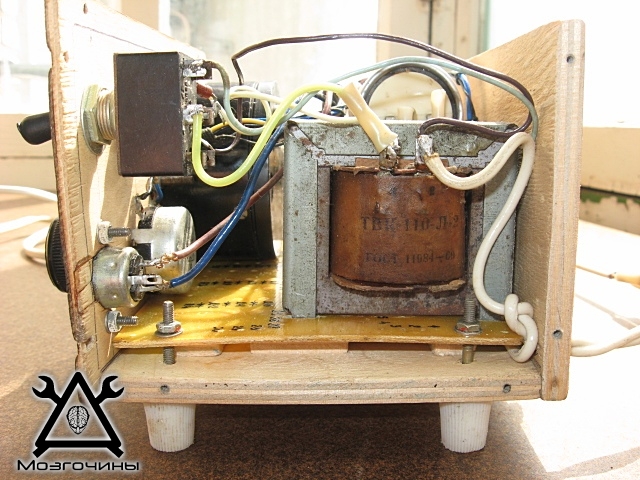

Вот так выглядит компоновка внутренностей

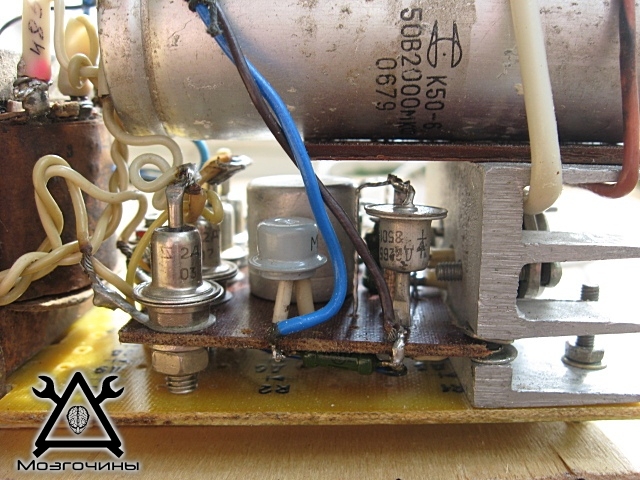

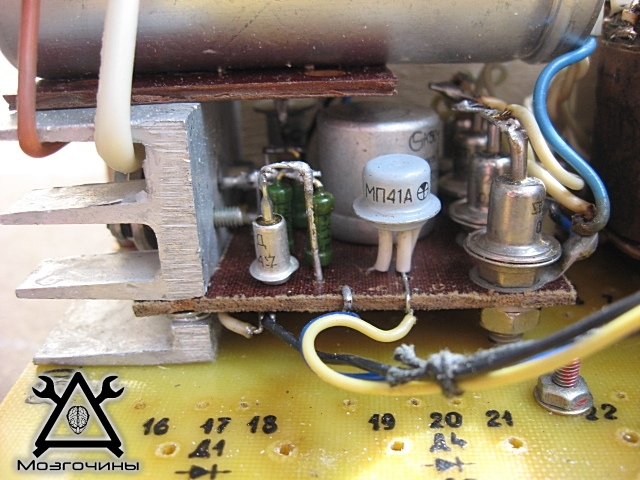

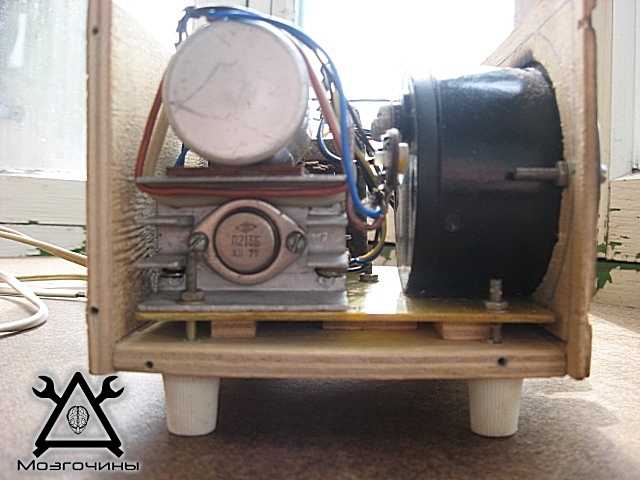

Это транзистор П213Б на радиаторе, кстати, один из популярных и ходовых транзисторов в то время
Это понижающий трансформатор, с 220 вольт до 15 вольт, ТВК-110-Л-2, применялся в выходном каскаде кадровой развёртке черно-белых ламповых телевизорах

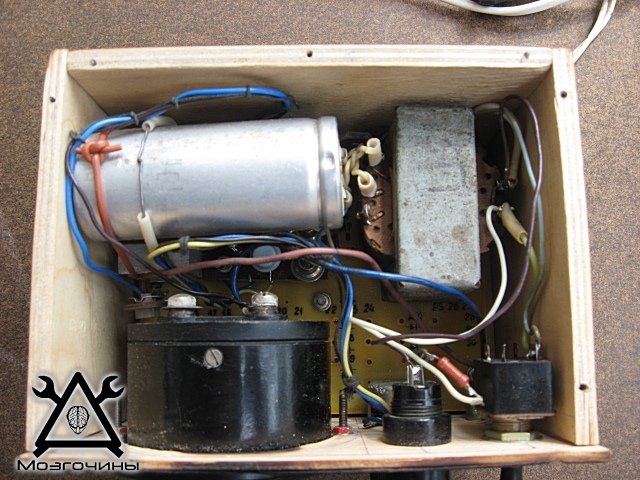

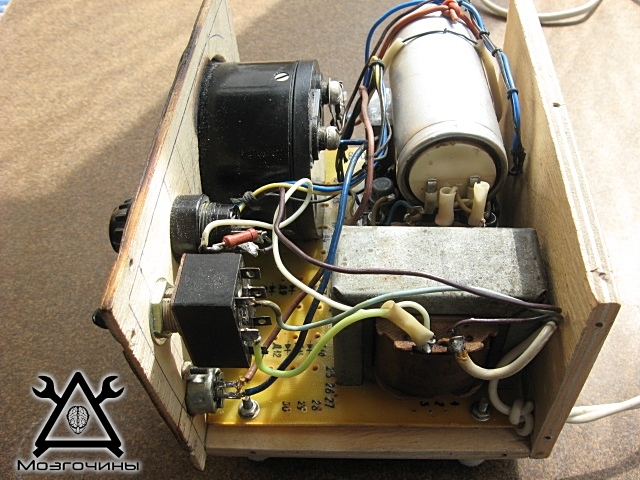

Ещё вид сверху, где под электролитическим конденсатором видна монтажная плата
А вот и сама монтажная плата с разных сторон, монтаж навесной, снизу все радиодетали соединены проводами при помощи пайки

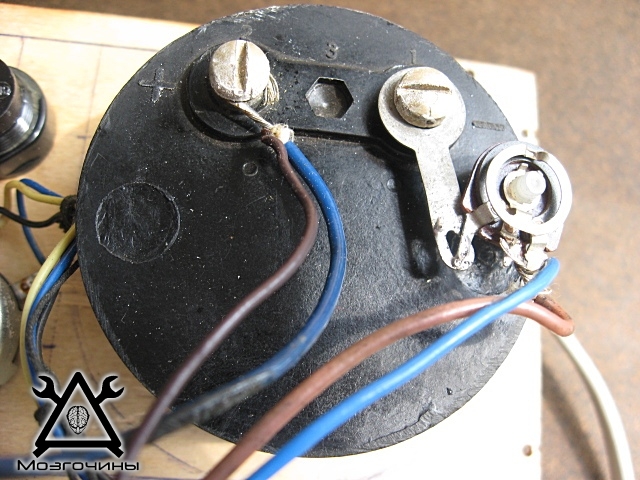

Это стрелочный прибор с построечным сопротивлением

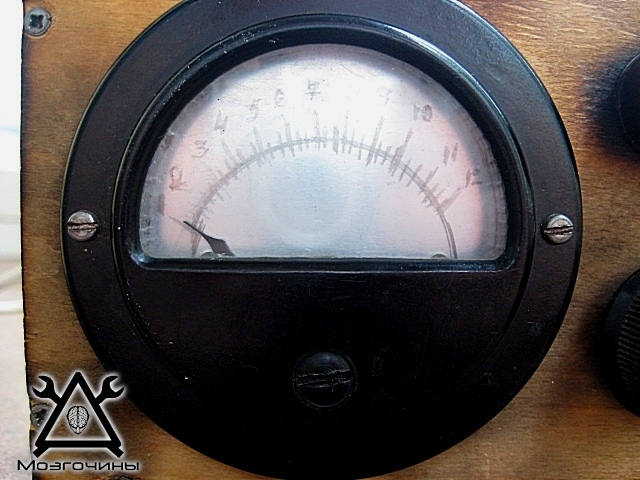

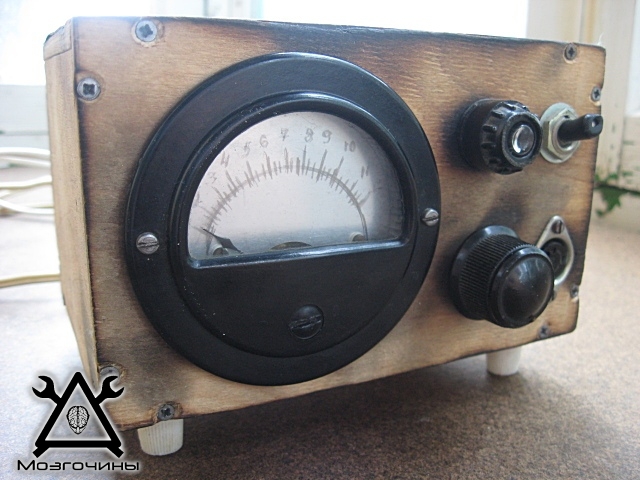

В то время у меня не было компьютера и принтера, поэтому шкалу я рисовал сам, карандашом, хотя у меня до сих пор осталась эта привычка, вы наверно помните это по моей самоделке Перевоплощение стрелочного индикатора

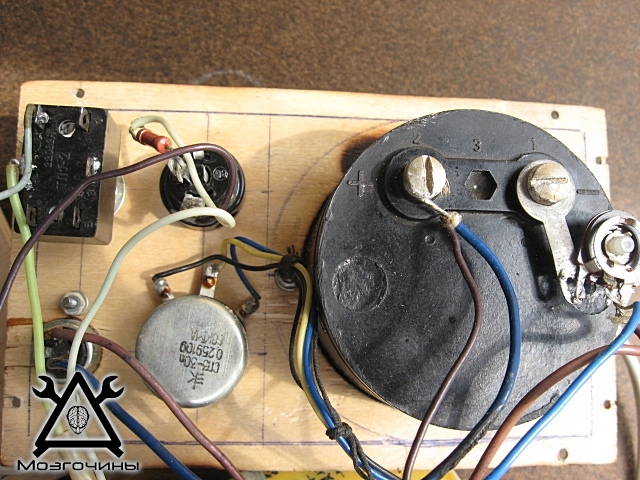

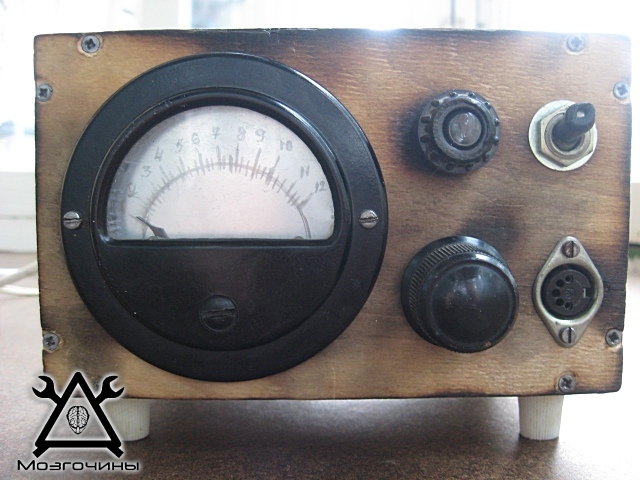

Передняя панель изнутри: стрелочный прибор – индикатор напряжения, потенциометр - регулятор выходного напряжения, неоновая лампочка - индикатор включения, тумблер – выключатель и гнездо СГ-3 используется как выходной разъём

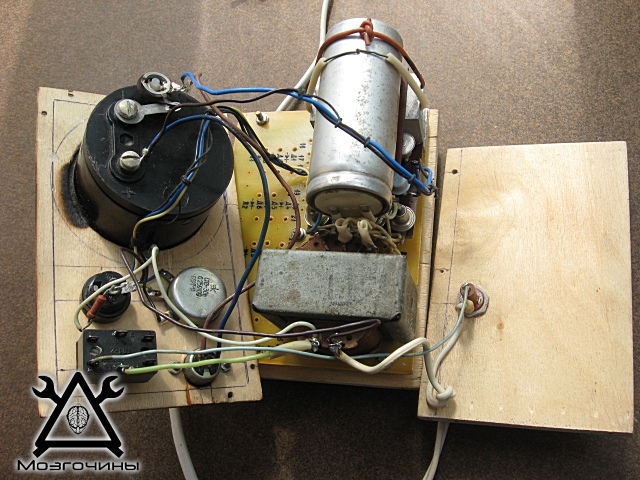

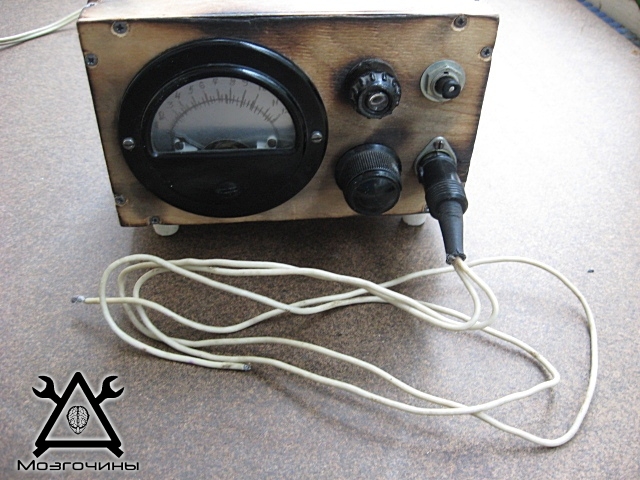

Общей вид в разборке

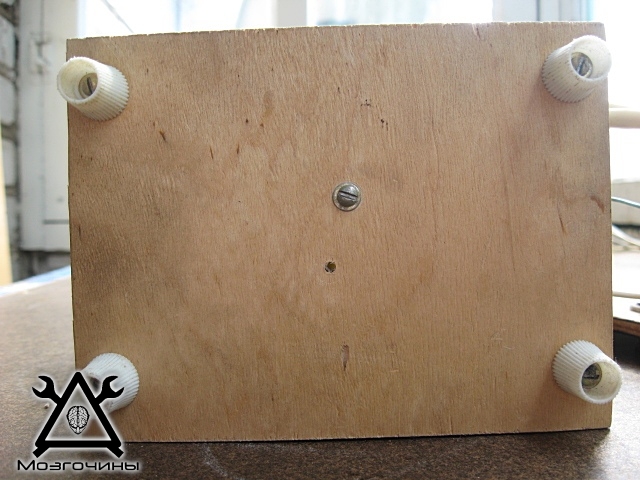

Нижняя панель с ножками

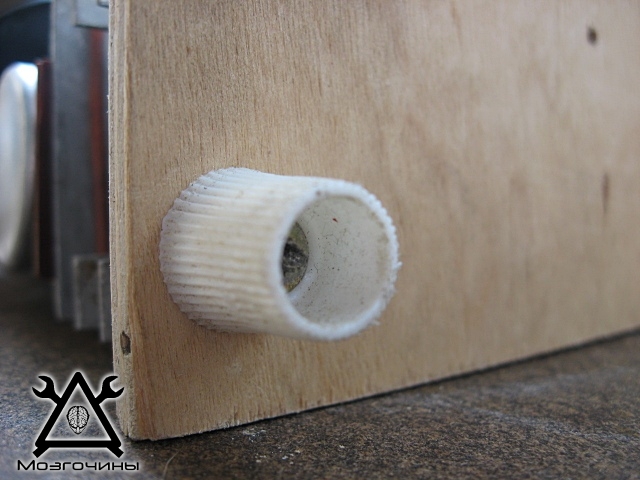

Ножки сделаны из пробочек от зубных паст, я часто их использовал, удобно и симпатично

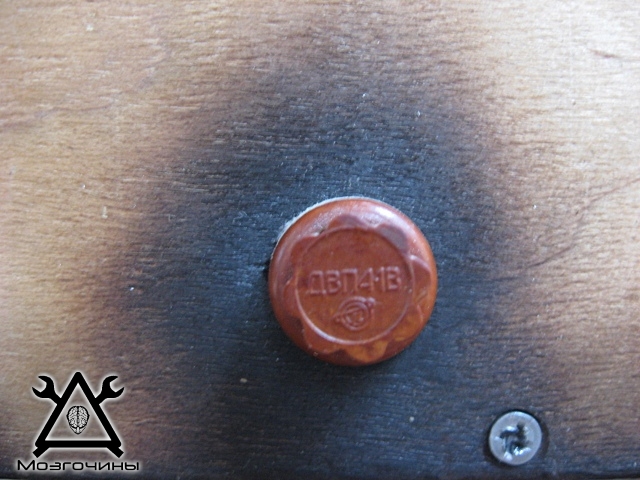

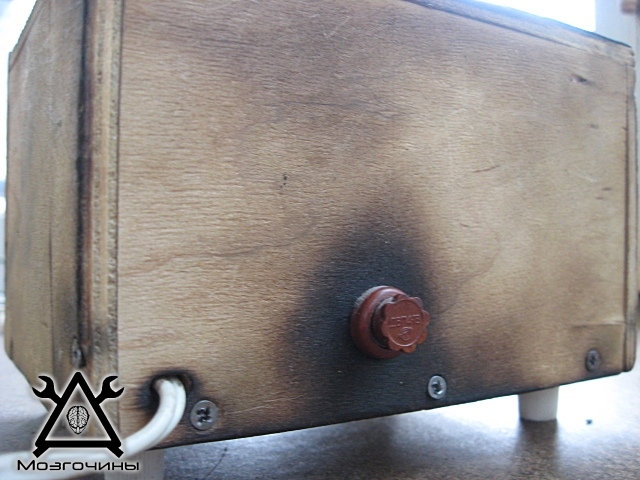

Задняя панель с предохранителем

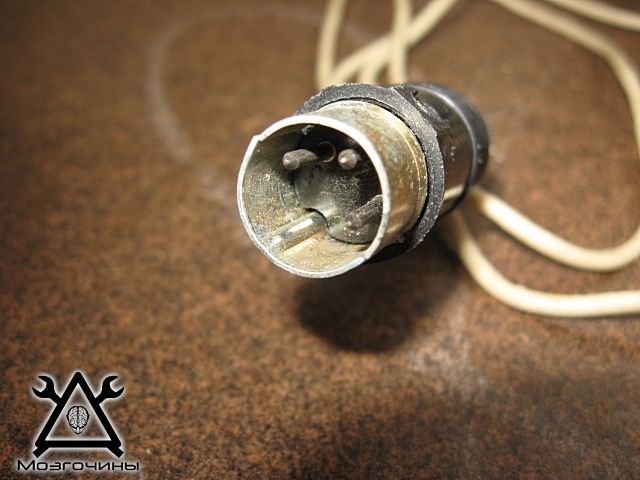

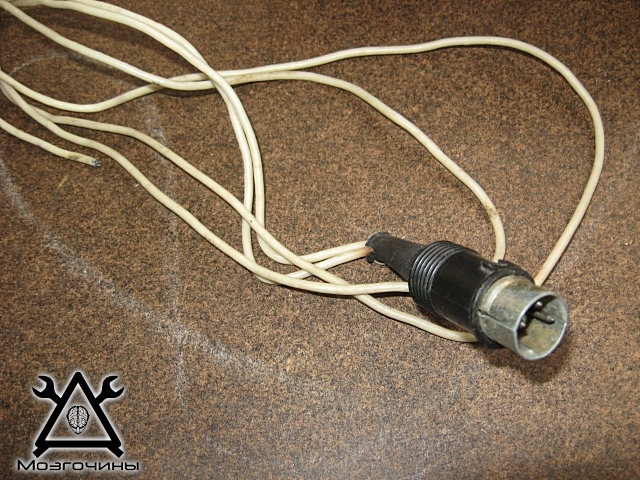

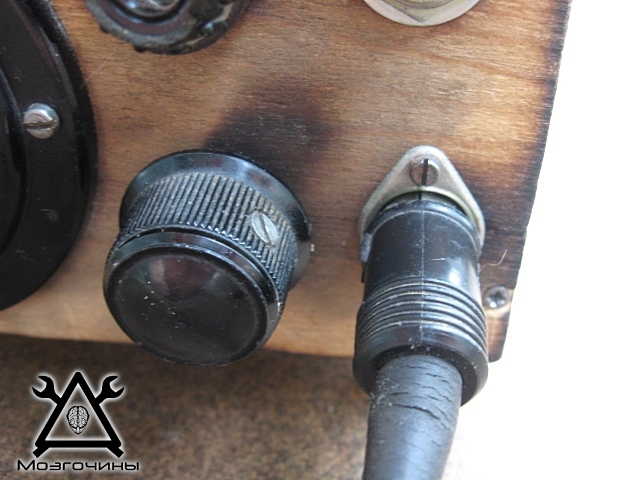

Это штекер СГ-3 для подключения к блоку питания
Корпус сделан из фанеры и обожжен над газовой плитой.
Ну, вот на этом и всё.

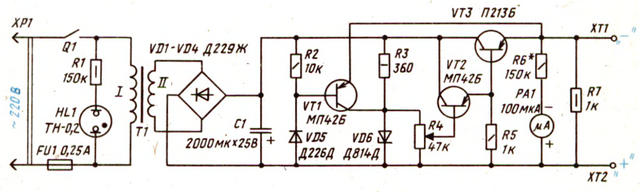

Ах да, чуть не забыл, принципиальная схема этого блока питания
Ну, вот теперь точно всё. Надеюсь, я не утомил вас своим рассказом о такой старой и примитивной самоделке, надеюсь что кто-нибудь, что-нибудь для себя подчеркнёт из неё.
С уважением Mr. Ed
