Делаем драйвер для китайского фонаря своими руками

Наверное у многих есть такие фонари, но не все ими довольны...

Представляю вашему вниманию статью о том, как можно своими руками переделать чудо китайской промышленности в нормальный фонарь.

В итоге получилось следующее:

• 4 режима мощности (100%, 45%, 14%, 4%);
• Нет режима SOS;
• ШИМ 37 кГц;
• Контроль напряжения:
  при 3,3v ограничивает мощность,
  при 3,0v отключается;
• Встроенный контроллер зарядки на 1А

Материалы:

• Attiny13;
• IRLML6401;
• несколько резисторов;
• светодиод;
• контроллер заряда TP405;
• программатор USBASP.

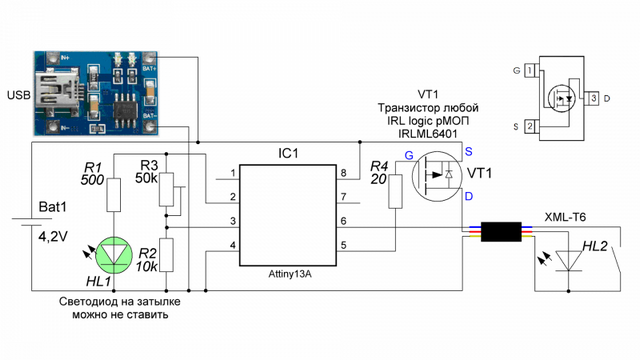

Схема.

Не нужно делать плату, всё собирается навесным монтажом.
Схему, прошивку, проект, модель в Proteus и программу на видео можно скачать тут

Максимальный ток.

Подробнее о сборке и программировании вы можете узнать из видео
