Самодельная солнечная батарея из диодов

Всем привет!
Не нужно объяснять, как важно сейчас экономить такой ценный ресурс, как электроэнергия. Всегда хочется, чтобы хоть какое-то устройство работало, а кушать (в смысле денег за электричество) не просило. Вот и мне захотелось кусочек халявы - и решил я сделать себе солнечную батарею. А что - висит себе где-нибудь на балконе, места не занимает, а пользу ( и радость) приносит. Всю неделю читал статьи про солнечные батареи из диодов и транзисторов и решил начать с подобной конструкции.

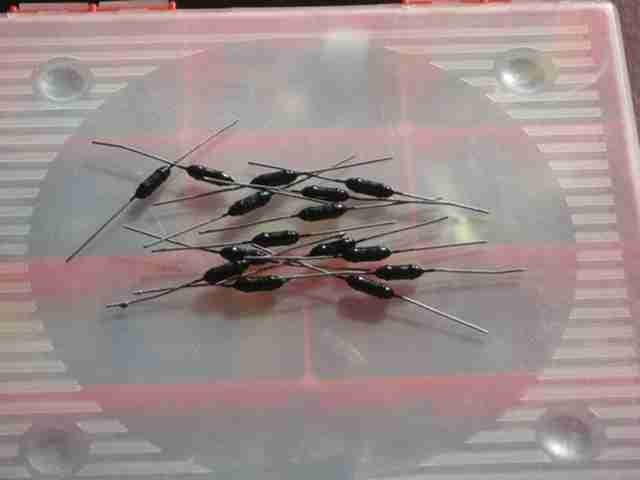

Выбрал диоды Д223Б

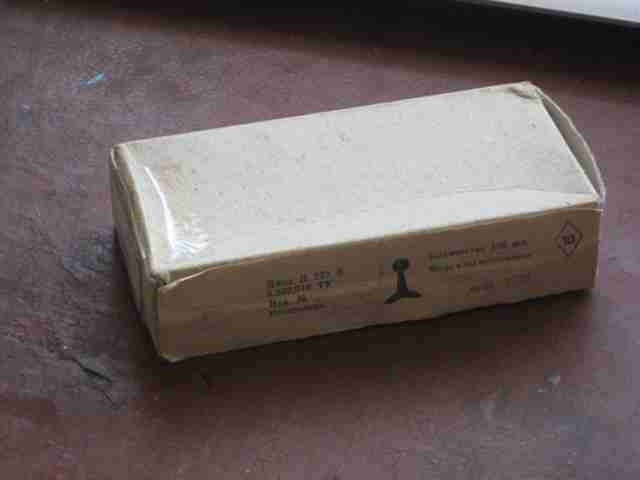

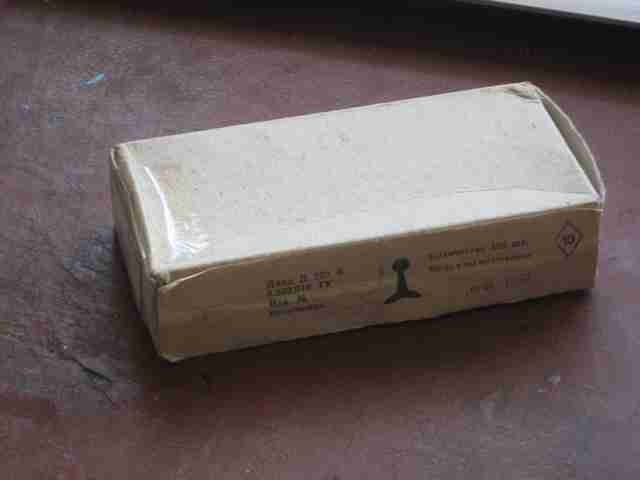

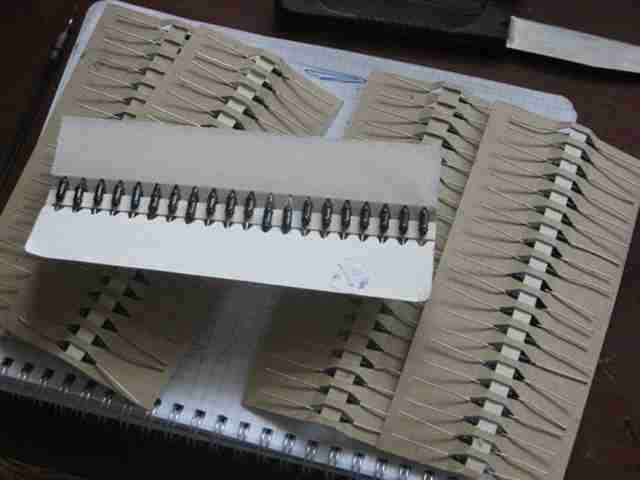

Почему именно их? Во-первых - у них удобный стеклянный корпус (а значит ничего разбирать не нужно - только содрать краску). Кстати, краска в ацетоне не размокает, но становится мягкой и легко удаляется просто ногтём. Действие других растворителей не проверял. Во-вторых корпус у них достаточно небольшой, что позволяет добиться высокой плотности монтажа. Ну и в-третьих - из всех диодов в таком корпусе у Д223Б наибольшее напряжение (порядка 350 мВ на прямом солнце). Итак, с диодами определились - бежим в магазин! Одна коробка диодов (100 штук) стоит 130 рублей. Обратите внимание на дату выпуска - 1992 год(!) Лишь на 2 года моложе меня)

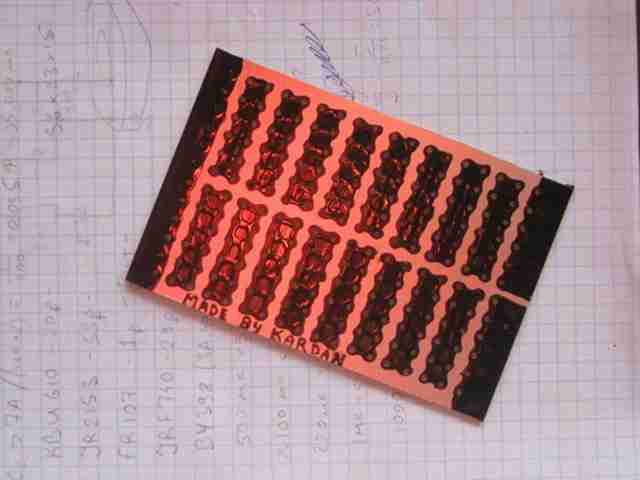

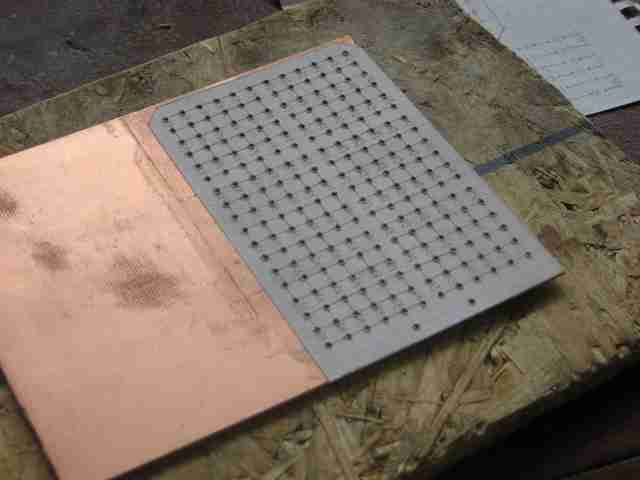

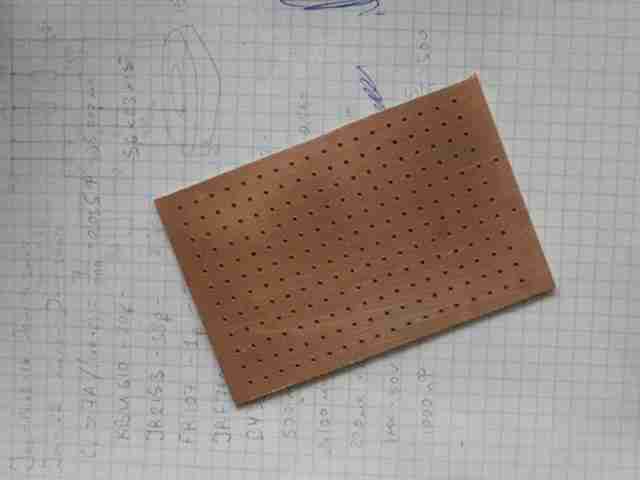

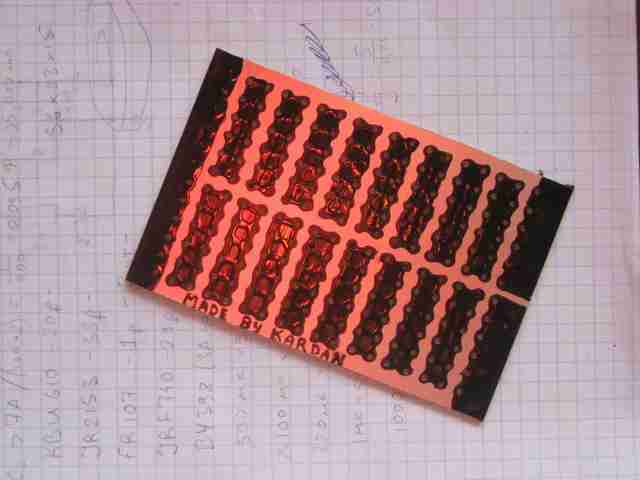

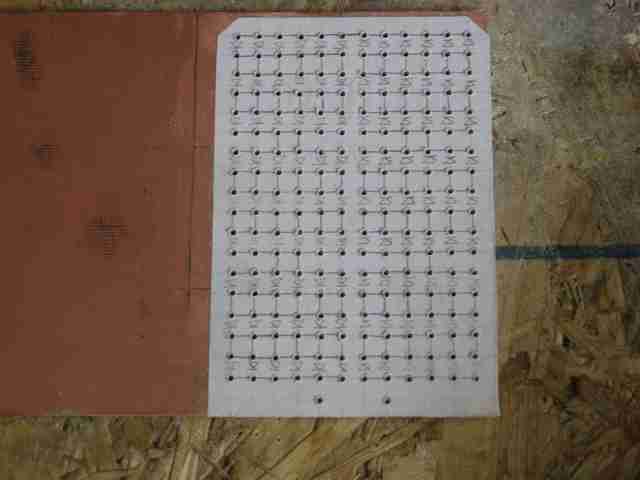

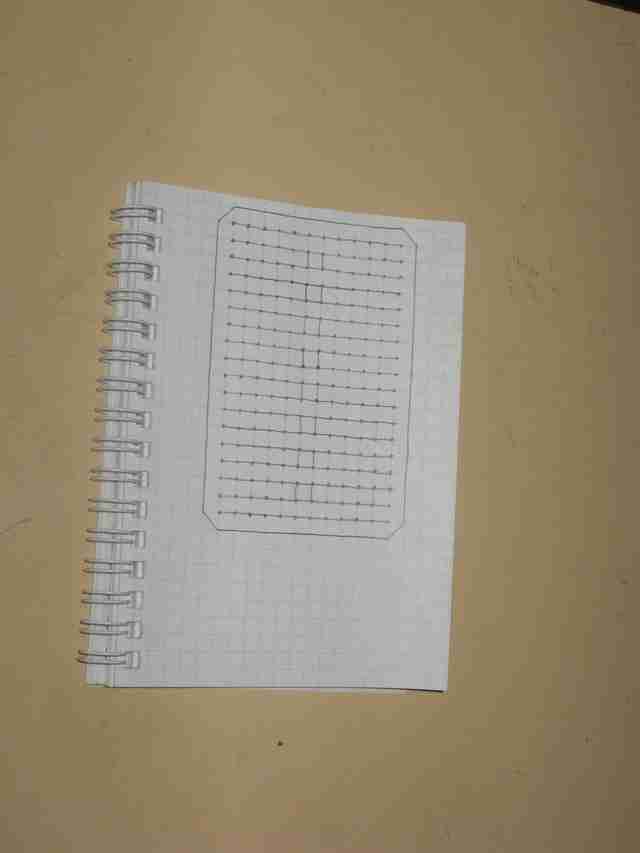

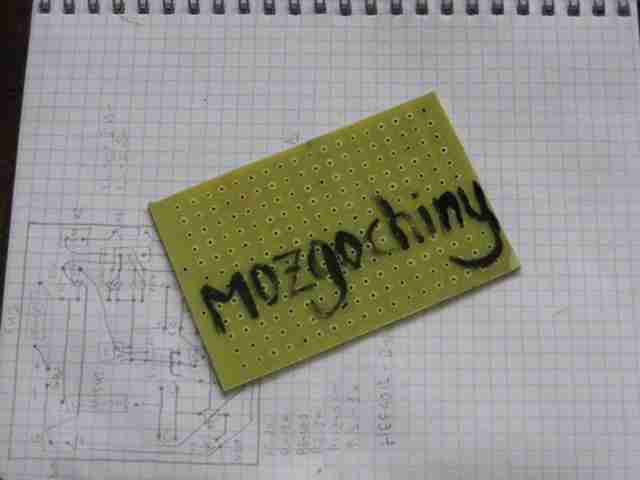

Теперь нужно сложить диоды в стеклянную банку, залить ацетоном и убрать куда подальше. Пока они размокают - займёмся платой. Сначала я расчитывал сделать батарею на 5 вольт, но когда плата уже была готова - решил впаять диоды по-другому (на листе блокнота набросал, кстати, масштаб 1:1, размер клетки 5Х5 мм).

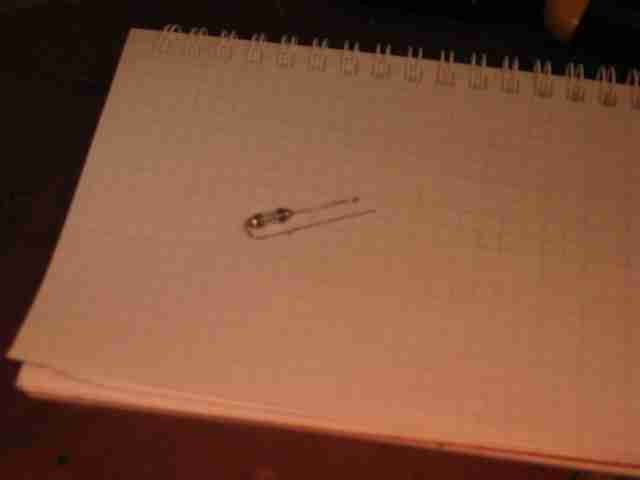

Теперь достаём пинцетом диоды по одному и очищаем их от краски. Я просто ногтём сковыривал. Ничего сложного. Затем подключаем к одному из низ вольтметр, подставляем подопытного под лучи солнца или лампочки и находим плюсовой вывод, загибаем его, как на фото ниже.

Это необходимо из-за особенностей расположения кристалла - при таком размещении на плате кристалл будет освещён лучше всего, а значит получим больший ток и напряжение.
Выводы таким образом нужно загнуть у всех диодов.

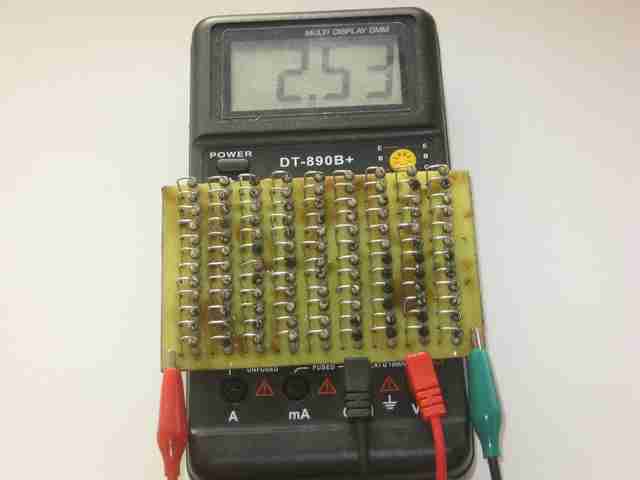

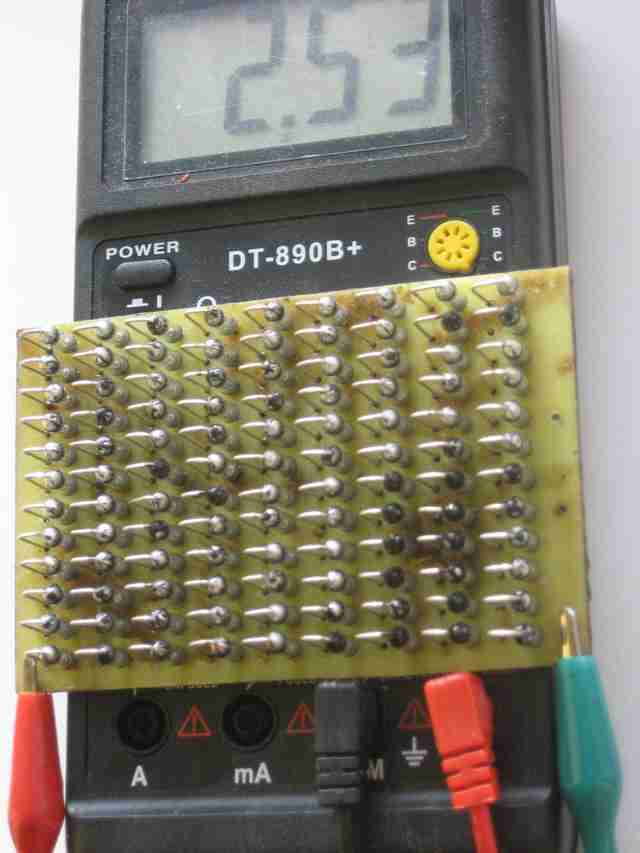

Теперь нужно все диоды впаять в плату. У меня на это ушло около часа. Ну вот, плата готова, и можно испытывать - подключаем вольтметр и на солнце её!

Для испытания под нагрузкой подключил ионистор на 0,47 Ф. Самодельная Батарея Мозгочина заряжает его до 2,5 В примерно за 2 часа. Из расчётов получается ток примерно 0,3 мА (300 мкА). Плата получилась размером 65Х100 мм. Неплохо для самоделки.

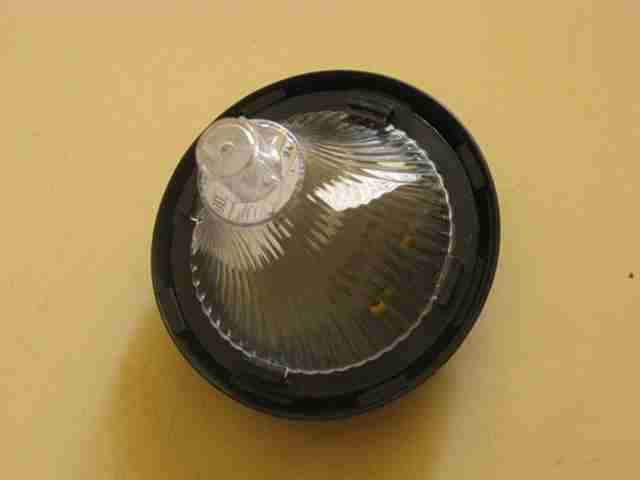

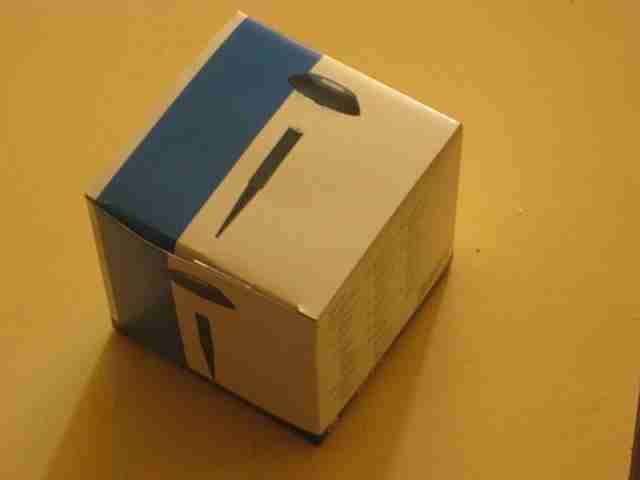

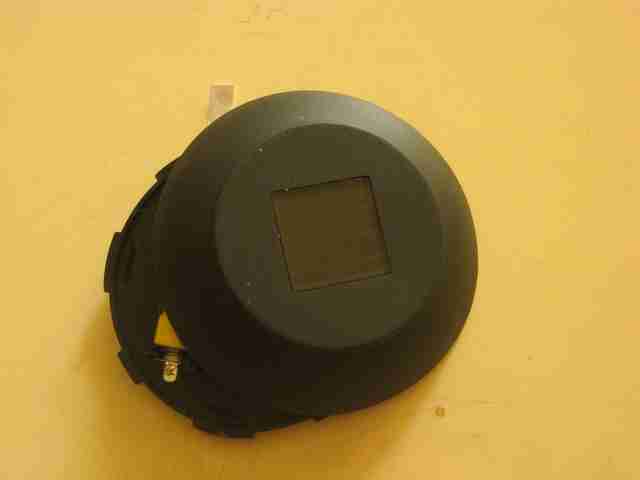

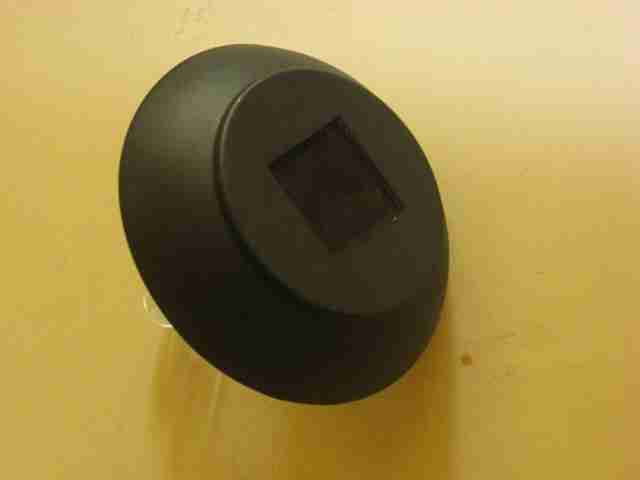

А теперь сравним нашу конструкцию с заводской. Для этой цели я купил светодиодный фонарик за 50 р.

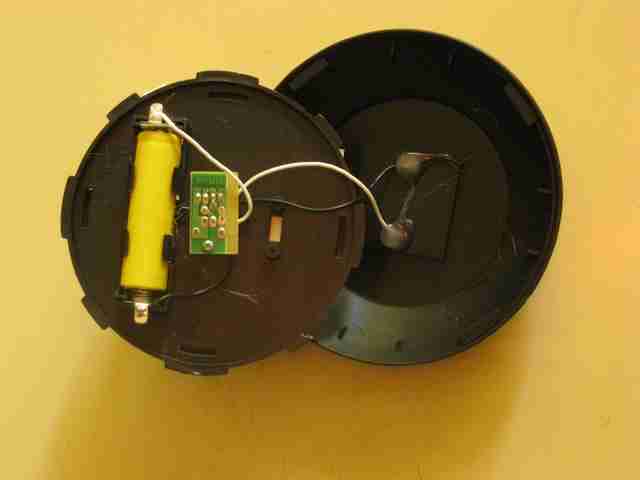

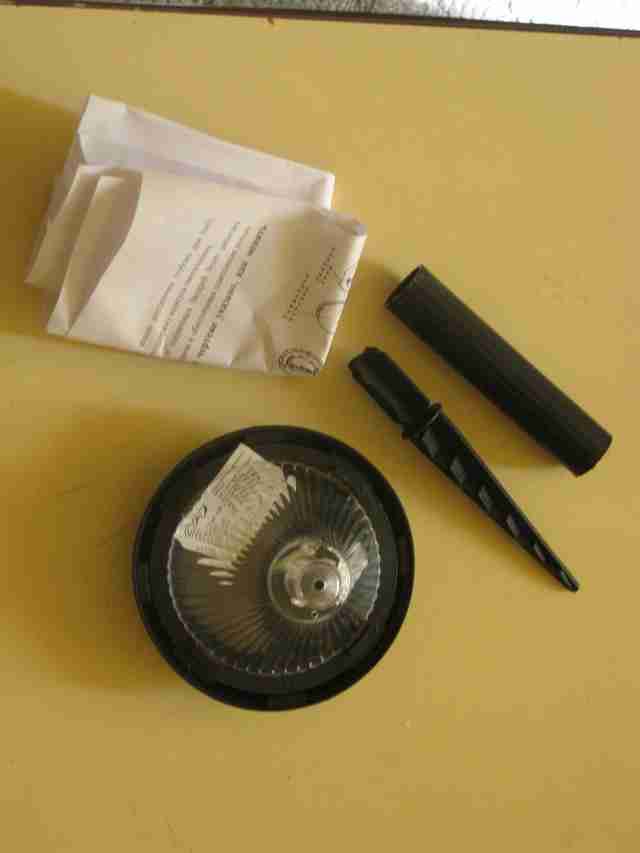

Внутри, кроме солнечной батареи, находятся: хороший белый светодиод, аккумулятор (АА, Ni-Cd, 150 мА/ч, на фото он желтого цвета), и плату управления всем этим хозяйством ( ну как плата... одна четырёхногая микросхемка и резистор).

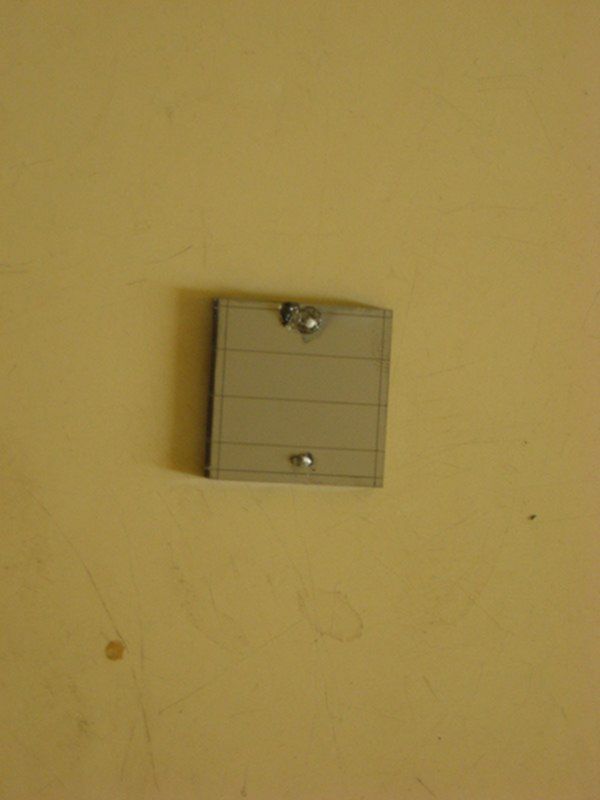

Солнечная батарея совсем маленькая - 3Х3 см. Честно говоря, я надеялся на большее. Но и на том китайцам спасибо)

А теперь сравним фабричную батарейку с нашим самопалом:

Батарея Мозгочина:

• площадь - 6500 мм.кв.;
  напряжение - 2,5 В;
  сила тока - 0,3 мА;
  мощность - 0,75 мВт;
  стоимость - около 150 руб;

Заводская батарея:

• площадь - 900 мм.кв.;
  напряжение - 1,2 В;
  сила тока - 5 мА;
  мощность - 6 мВт;
  стоимость - 50 Руб.

Итак, что мы имеем? При в семь раз большей площади и втрое большей стоимости Батарея Мозгочина выдаёт в восемь раз меньшую мощность. Что же получается, китайцы нас сделали? Не совсем. Во-первых нужно помнить, что это всё-таки самоделка. Во-вторых - она сделана из деталей, вообще-то для этого не предназначенных. Ну и кроме того, сравните механическую прочность китайского стекла и отечественного текстолита. Нашу батарею можно спокойно уронить с шестого этажа на асфальт - максимум что с ней случится - разобьются корпуса у пары диодов. Ничего критичного.

Выводы делать вам, но я свою батарею на запчасти не пущу, а буду использовать по назначению. Во-первых - её мощность не так уж и мала. А во-вторых просто приятно, что творение твоих рук работает практически на равных с заводской конструкцией.
