Измерение напряжения на плоских батарейках довольно хлопотное занятие, особенно это касается крошечных батареек для часов и слуховых аппаратов. Данная самоделка выполняет две важные функции: она удерживает батарейки во время проведения измерений и выдаёт пользователю истинные измерения напряжений, благодаря тому, что батарейка находится под нагрузкой. Даже «мертвый элемент питания» иногда может выдать что-то похожее на "правильное напряжение", если измерение проводится современным цифровым мультиметром с высоким импедансом. Небольшая нагрузка сделает измерение более точным.

Шаг 1: Необходимые материалы

• Прищепка.
• Пара небольших медных гвоздей.
• Нагрузочный резистор мощностью 1/4 Вт и номиналом сопротивления в пределах от 510 до 2000 Ом. Резистор 1000 Ом обеспечивает нагрузку 1 миллиампер на вольт.
• Два штекера типа "банан" (красный и черный).
• Провода.
• Термоусадка диаметром 9 - 12 мм.

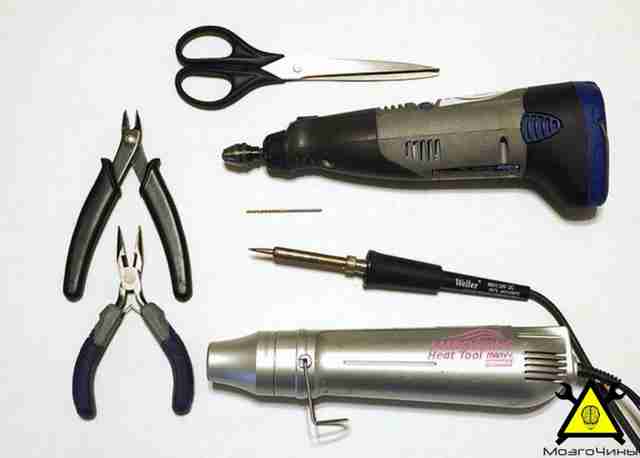

Шаг 2: Необходимые инструменты

• Мини-дрель+сверло 1,5 мм;
• Кусачки;
• Плоскогубцы;
• Ножницы.
• Паяльник;
• Фен;
• Наборной скальпель.

Шаг 3: Сверлим прищепку

Просверлим два сквозных отверстие в сторонах прищепки.

Шаг 4: Установка гвоздей

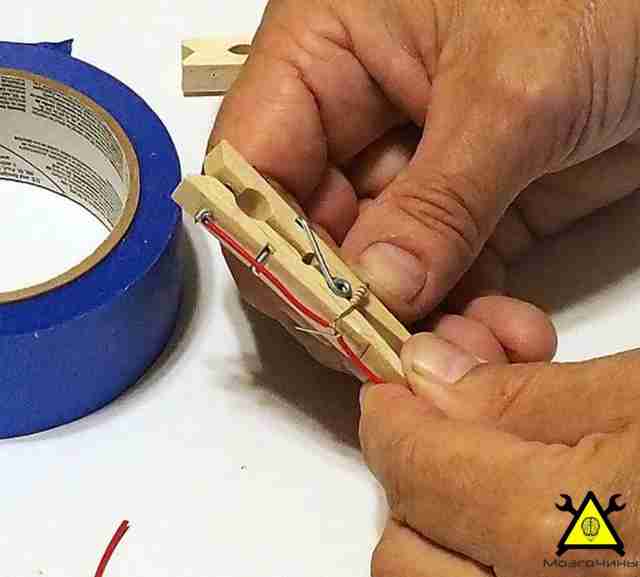

Запрессуем гвозди в сделанные отверстия, используя плоскогубцы.

Шаг 5: Подготавливаем провода

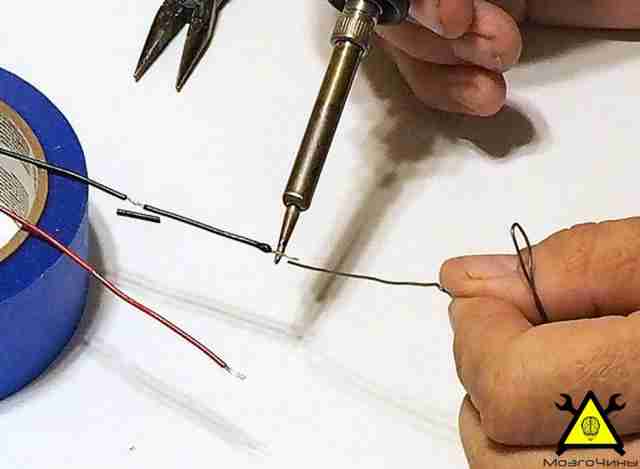

Для начала аккуратно зачистим небольшой участок (длиной около 3 мм) в 5 см от конца каждого провода. Затем удалим около 9 мм изоляции с концов проводов.

Залудим открытые участки.

Шаг 6:

Обернём концы проводов вокруг основания гвоздей.

Шаг 7: Припаиваем провода

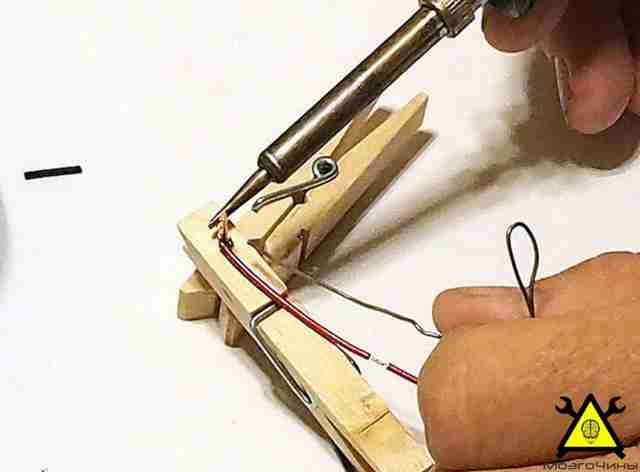

Осторожно припаяем провода, после чего откусим лишнее.

Шаг 8: Закрепляем нагрузочный резистор

Обернём выводы резистора вокруг оголенных участков, обрезав лишнее.

Шаг 9: Изолируем соединения

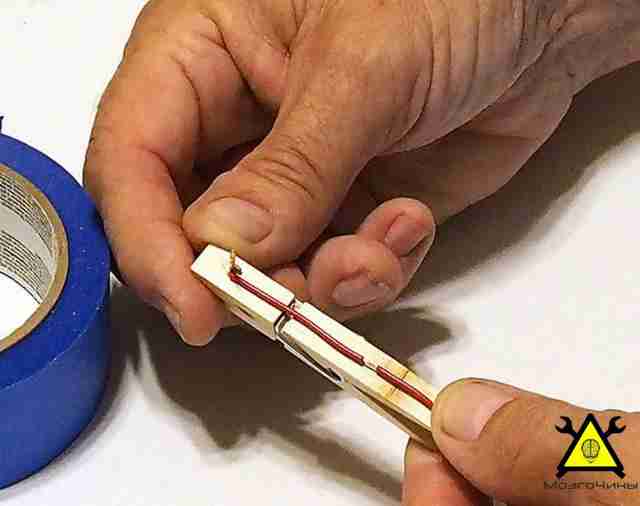

Отрежем два коротких куска термоусадки, а затем наденем их, как показано на фотографии. Усадим трубки с помощью фена.

Шаг 10: Проверка

Убедимся, что провода защищены, а резистор не касается пружины.

Шаг 11: Установка "бананов"

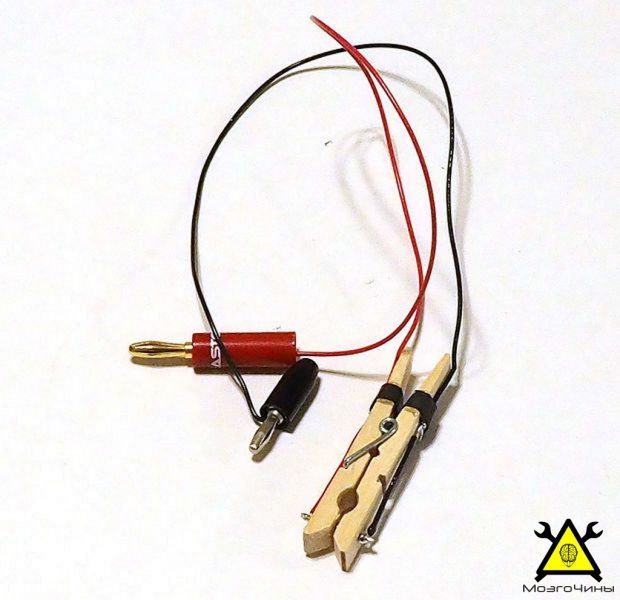

Закрепим провода в штекерах.

Шаг 12: Тестируем поделку!

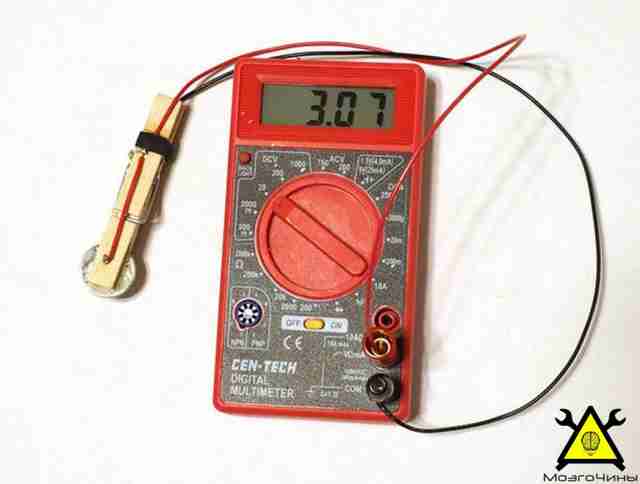

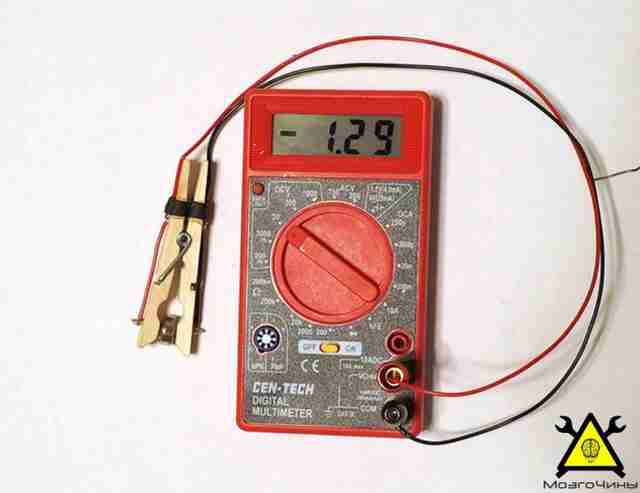

Установим штекеры в гнезда мультиметра. Переведём мультиметр в режим измерения постоянного напряжения (20 В). Откроем прищепку и установим батарею. Не беспокойтесь о полярности. Если вы перепутаете полюса, то значения напряжения будет иметь отрицательное значение. Закроем прищепку и увидим показания на дисплее.

На этом всё! Спасибо за внимание!
