Всем доброго времени суток! До Нового Года ещё есть время, решил сделать Ёлочку. Как говорится, я её слепил из того что было!

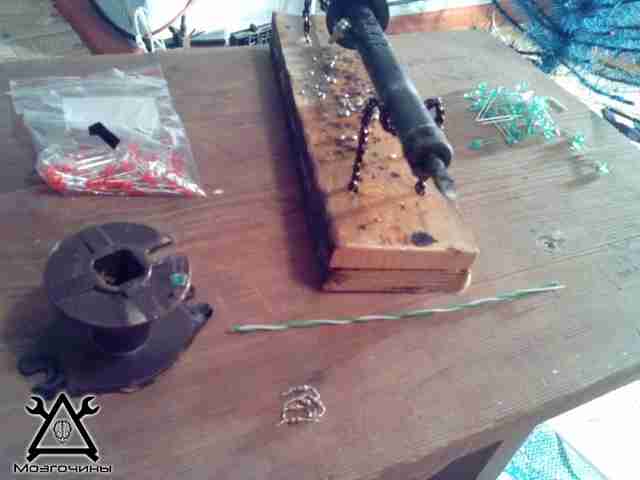

А было именно:
- Медная трубка высотой 30 см диаметром 5-7 мм (можно и железную),
- Медная проволока диаметром 1-1,5 мм не помню сколько метров, изолента мягкая "Япония"(На самом деле "Made in China") думаю подойдет и скотч узкий,
- Термоусадка диаметром 4 мм,
- Медный провод (я использовал витые пары из UTP кабеля),
- Светодиоды 3мм (количество в зависимости от количества веток на будущей ёлке) зеленые и красные которые имелись в наличии, которые были когда-то заказаны с китайского интернет магазина,
- Резисторы (номинал и количество зависит от метода подключения и напряжения питания, я выпаял резисторы из старых схем телефонов,телевизоров,магнитофонов),
- Плоскогубцы,
- Ножницы, либо кусачки для откусывания проволоки,
- Пряжа "Травка" зеленого цвета была куплена в отделе "Пряжа",
- Блок питания (использовал старую зарядку от телефона)
- Номиналы резисторов, количество и схему подключения можно рассчитать на сайте: http://www.casemods.ru/services/raschet_rezistora.html
- Расчет мультивибратора делал в программе "Symmetrical multivibrator"
Приступим!

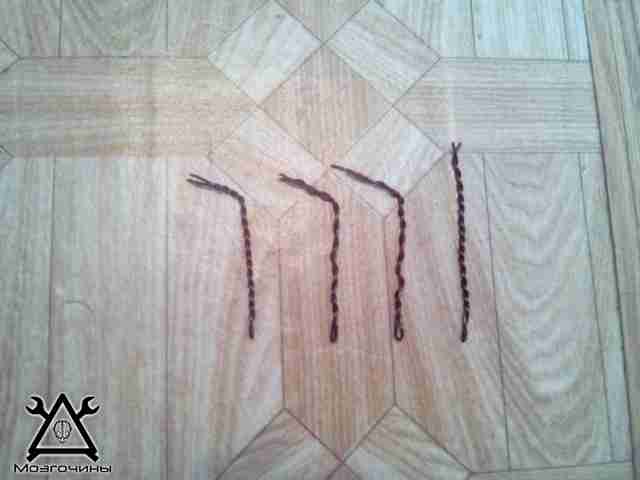

Отмеряем проволоку на верхние ветви, делаем припуск на крепление ветки к стволу, складываем пополам и скручиваем между собой половинки. Таким образом получаем заготовку ветки:

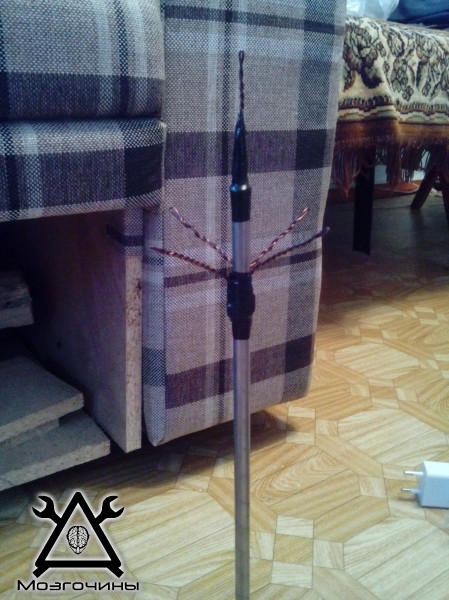

Количество веток в первом ряду зависит от вашей фантазии, Я сделал 4. Далее крепим ветки к стволу при помощи изоленты.

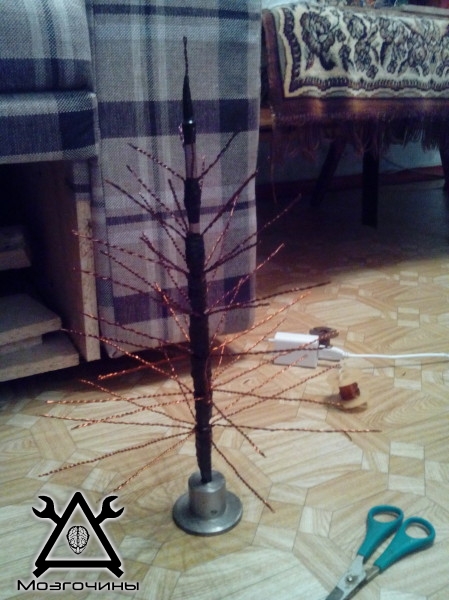

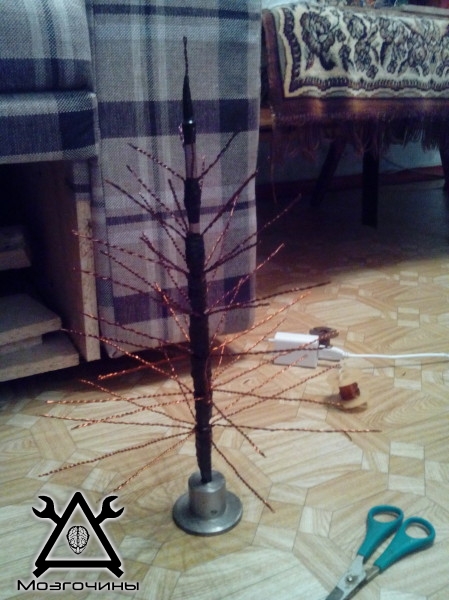

Делаем макушку таким же методом. Далее делаем второй ряд веток вниз. У меня их 6 все сделаны как и первые, только они немного длиннее, количество веток в ряду и количество рядов в дереве зависит от Вас. Таким образом нужно сделать и закрепить все ветки на будущей ёлке.
Если вы не хотите делать гирлянду, то можно сразу обматывать ветки и ствол пряжей "Травка". Но я сделал гирлянду, а точнее даже две раздельные. Одна гирлянда из красных светодиодов а вторая из зеленых.

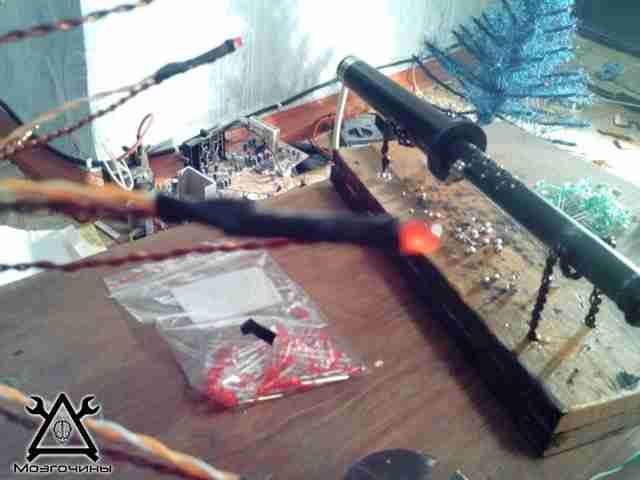

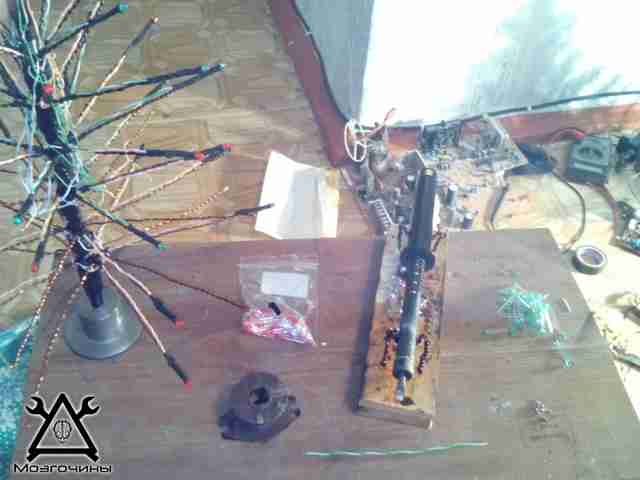

Паял светодиоды последовательно по 2 штуки, резистор 120 ом 0,04 ватта. Напряжение питания 6 вольт. На каждый кончик ветки по одному светодиоду. Кончик ветки вставлял между ножками светодиода. Проволока из которой сделаны ветки в лаковой изоляции.После пайки надевалась термоусадка.

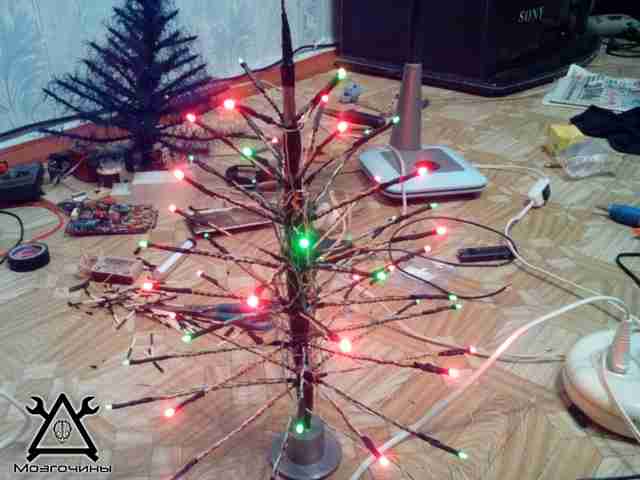

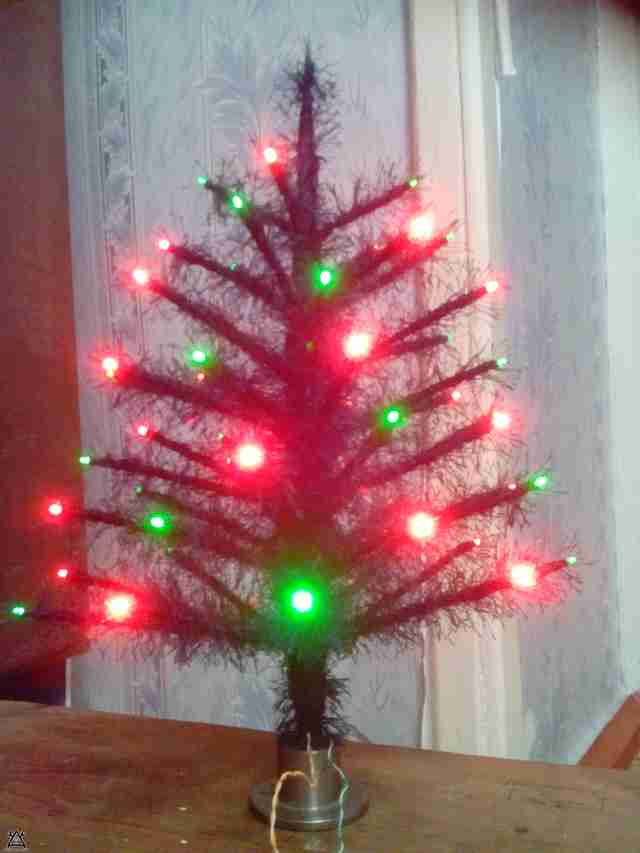

Перед обмоткой веток проверил всю конструкцию на работоспособность (как видно на фото это уже вторая елка, а на видео в конце статьи третья).

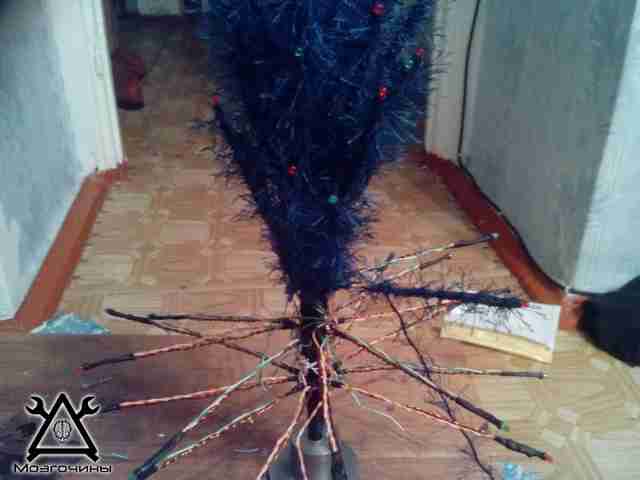

Далее обмотал ветки пряжей "Травка"
Подставка для елки была сделана из картонной трубы (основа бобины упаковочной пленки). Верх подставки выпилен из ДСП, просверлено отверстие по диаметру ствола, ДСП прикреплено к картонной трубе гвоздями, низ подставки выпилен из крагиса. Ствол зафиксирован в подставке при помощи термоклея. Подставка обшита черным кашемиром.
Сбоку подставки просверлено отверстие под провод питания.

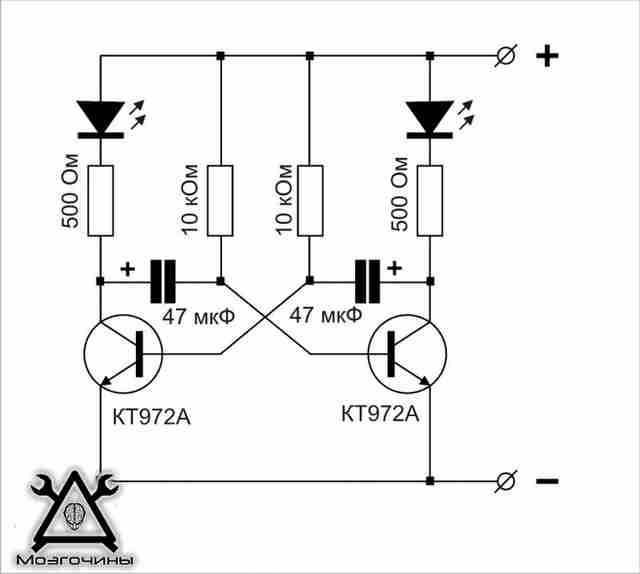

В подставку вставлен мультивибратор, рассчитан в программе ""Symmetrical multivibrator"" и спаяный по этой схеме:

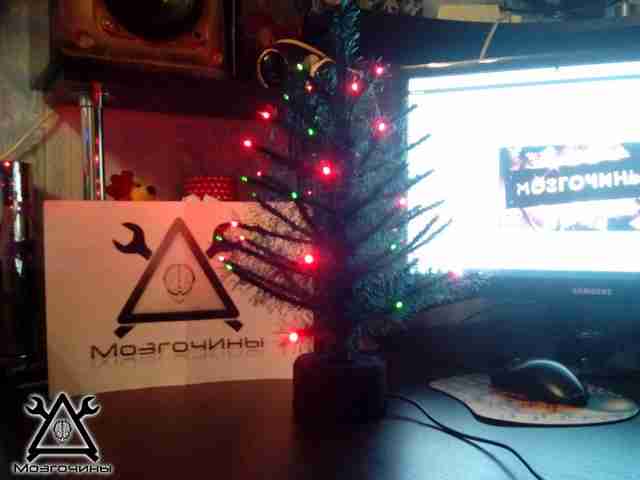

Всё подключено по схеме. После установки мультивибратора в подставке, крепим дно подставки (крагис) мебельным степлером. Ёлка готова! По желанию можно имитировать снег на ветвях гуашью.
