Самодельный динамо-фонарь типа "жучок"

Снова захотелось сделать своими руками динамо-фонарь. Этот второй по счёту, первый можно посмотреть ЗДЕСЬ.

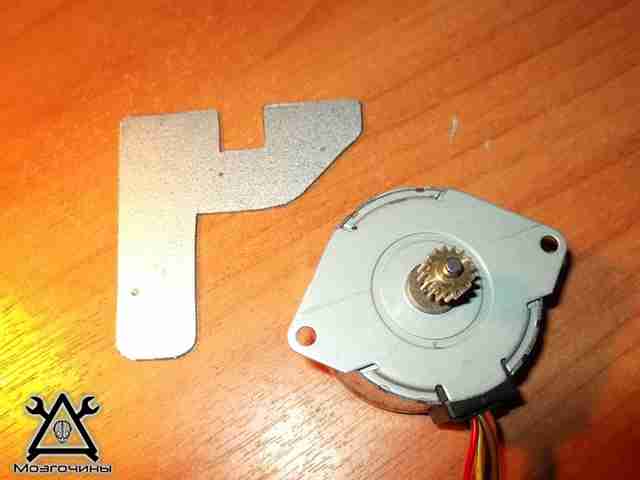

Начал изготовление с выпиливания пластины, на которой будет сидеть весь последующий обвес:

На пластину поставил винт с потайной головкой для шестерни редуктора. Чтобы ничего не раскрутилось, пропаял с обеих сторон:

Ручкой фонаря служит отрезок пластиковой трубы:

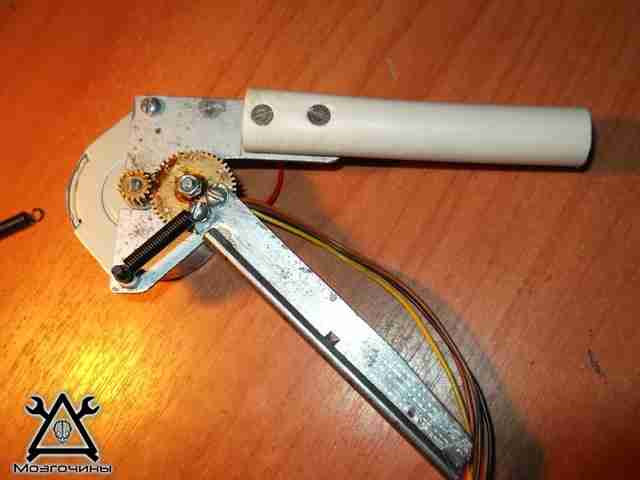

Рычаг крепится к шестерне редуктора, которая имеет 2 отверстия с резьбой. На один винт надеваем возвратную пружину:

Устанавливаем рычаг и фиксируем посредством двух гаек:

Ставим защиту. Прикреплена посредством пайки к пластине:

Механика фонаря готова, теперь осталось собрать небольшую схемку, которая расположится в ручке:

После замеров выяснилось, что конструкция выдаёт 3в 20мА, как раз под 1 светодиод. Схема точно такая же, как и в первом варианте.

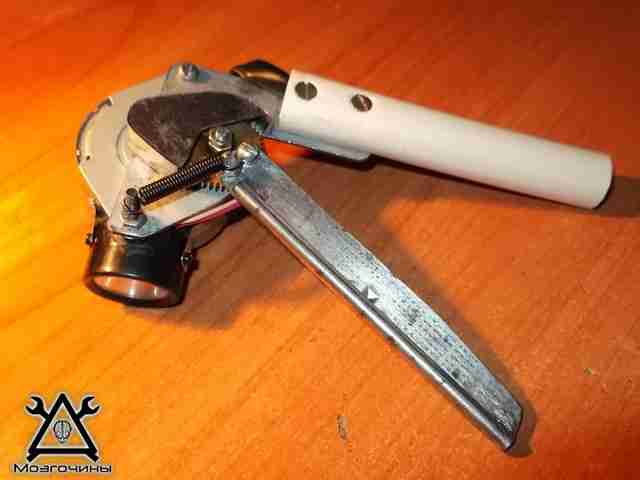

Ставим фару. Держится на ушках, подпаяных на корпус шаговика:

Главный плюс этого фонаря - занята только одна рука. Но тут же вкралось несколько конструктивных минусов, которые в принципе можно избежать:

- Для редуктора нашлась всего одна подходящая шестерёнка. Хотел установить две, но пришлось одну.

- Лучше делать редуктор с использованием зубчатой рейки, а не крепить рычаг прямиком на шестерню. Но её тоже не нашлось.

Отсюда мы имеем маленькие обороты вала шаговика, и следственно меньшую выдаваемую мощность.
