Самодельная подставка для паяльника со встроенным регулятором мощности

Тема подставок под паяльники довольно хорошо раскрыта на нашем сайте. Чем же моя подставка отличается от других? - я старался сделать её максимально компактной, удобной и функциональной. Хочешь такую же? - Прошу под кат!

Главная особенность этой подставки - встроенный регулятор. Мой старый регулятор был неудобен тем, что постоянно терялся и смешивался с другой кучей-малой на столе. Этот же намертво прикручен к подставке, никогда не потеряется и не будет скакать по столу.

Новый же лучше старого тем, что у него имеется плавная регулировка и индикация работы. Вот схема, по которой я собрал регулятор:

Диодный мост - любой, выдерживающий сетевое напряжение, и ток, потребляемый паяльником. (формула расчёта тока - Мощность паяльника / Напряжение сети) Подходящую диодную сборку или мост можно вытащить из входной цепи компьютерного БП. Вместо диодного моста можно использовать диод, тогда диапазон регулировки будет от 50 до 100%.

Предохранитель F1 поставить желательно, но не обязательно.

Переключатель S1, S2 - Двуполярный тумблер со средним положением. В среднем положении паяльник отключен и светодиод HL1 гореть не будет. В положении, указанном на схеме мощность паяльника регулируется подстроечным резистором R3, в противоположном положении тумблера ток на нагрузку идёт напрямую, минуя регулятор.

Все эти замутки делал лично под себя, и повторять эту схему точь в точь не обязательно. Есть подробная статья о простейших регуляторах мощности, подходящую схему можно почерпнуть от туда.

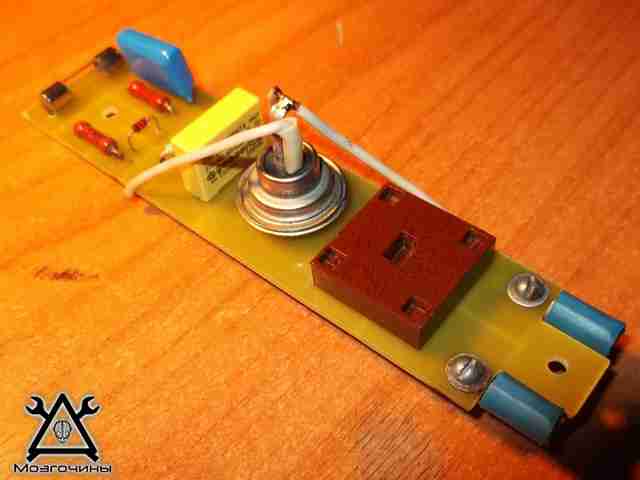

Плата регулятора:

Что бы прикрыть потроха регулятора от внешних воздействий сделал корпус из пластмассы, края согнул при помощи технического фена:

С электронной начинкой регулятора разобрались, теперь переходим к созданию узлов самой подставки.

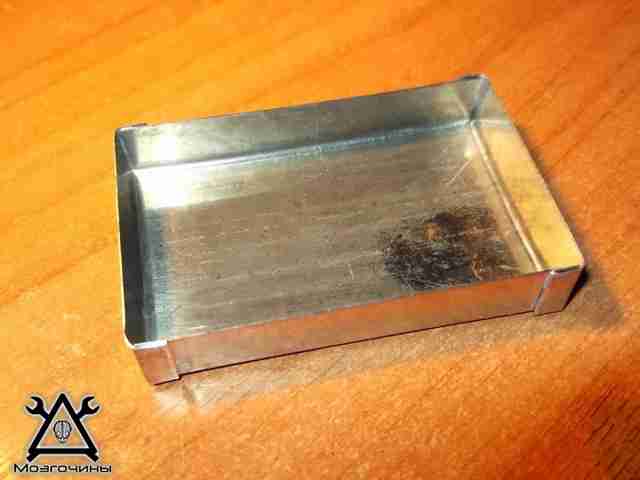

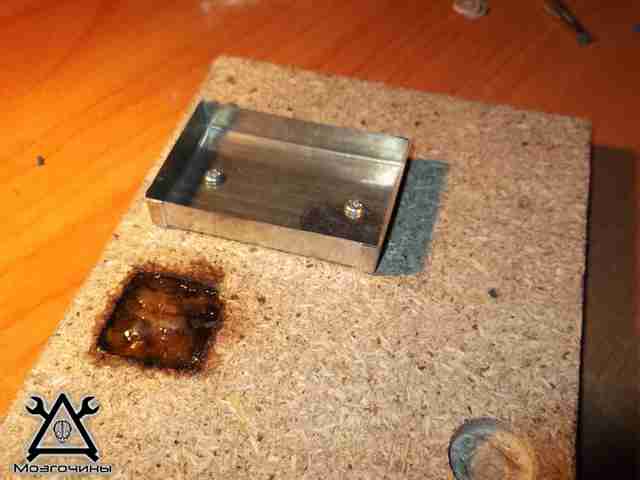

Для того, чтобы не растерять различную мелочовку и хранить припои сделал небольшой коробок из жести, углы которого для прочности пропаял:

Непосредственно сам упор для паяльника - на мой взгляд самая удачная конструкция. Чтобы паяльник хорошо держался в таком упоре, при вкладывании его осевая линия должна быть ниже рожек упора.

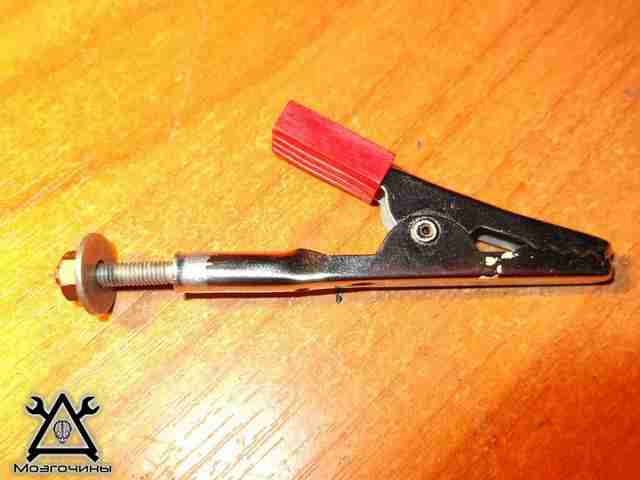

При пайке часто необходимо приспособление "третья рука", но всегда загромождать стол такими приспособами не нужно - достаточно приделать к подставке зажим типа "крокодил", который закреплён при помощи пайки на винте:

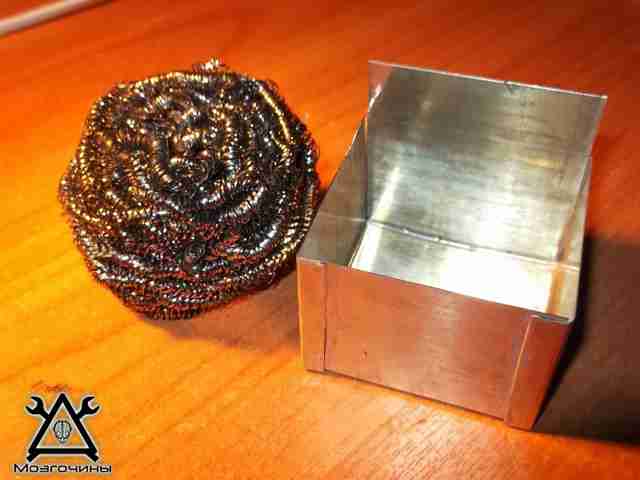

Для чистки жала паяльника использую металлическую губку для мытья посуды, которая будет располагаться в сделанной под неё коробочке с пропаянными краями:

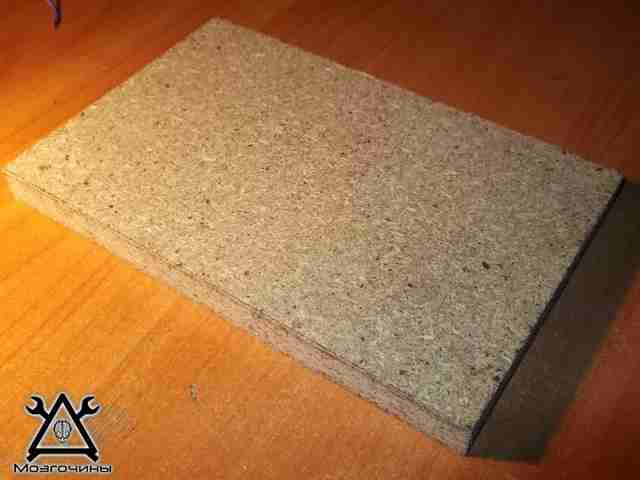

Основание подставки - Прямоугольная ДСП-шка:

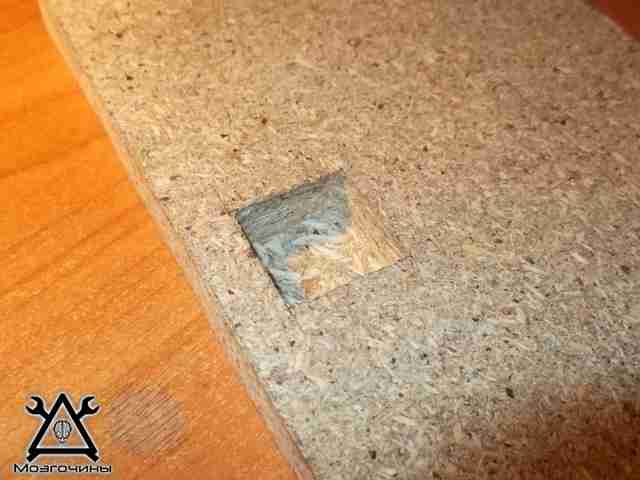

Выфрезерованное углубление для канифоли:

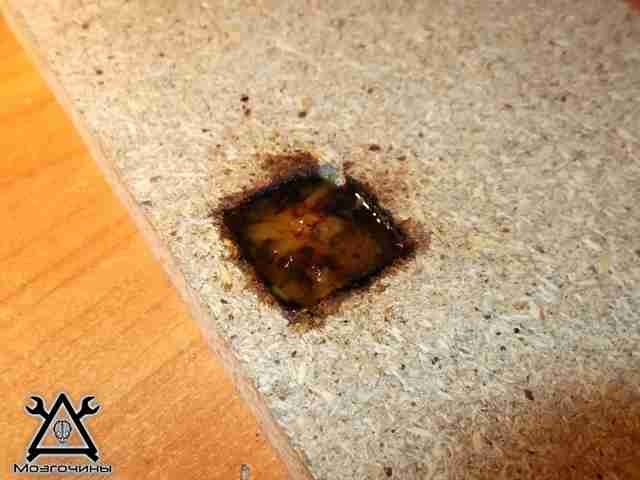

В углубление накрошил канифоли из баночки и прогрел строительным феном чтоб не высыпалась:

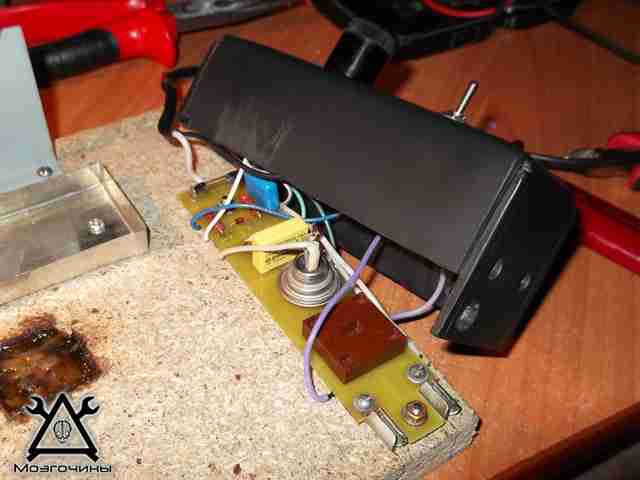

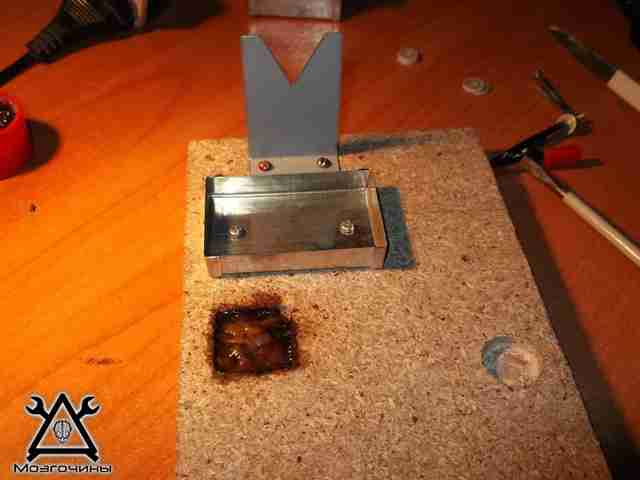

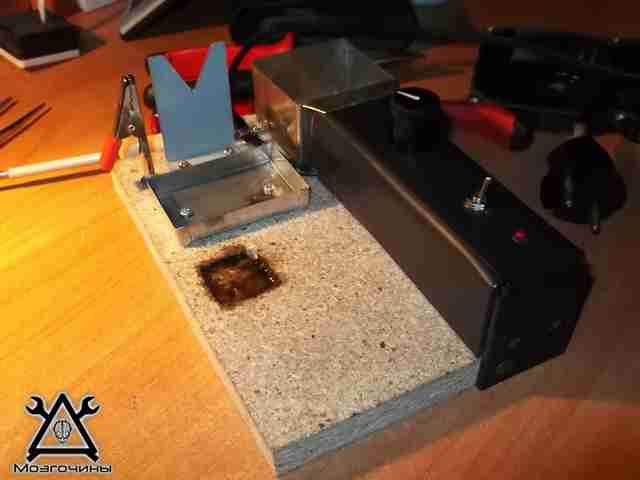

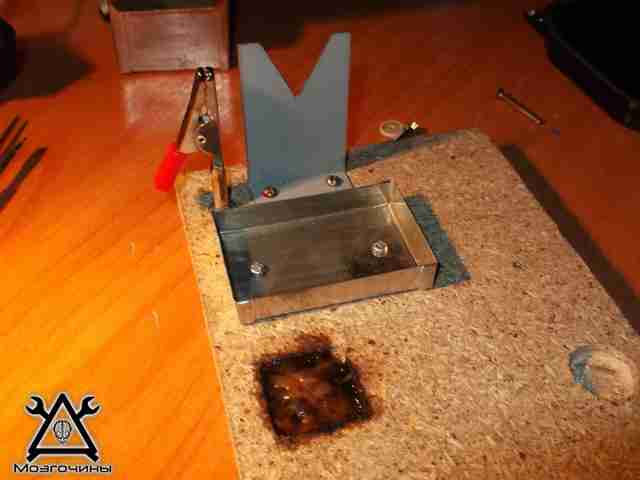

Начинаем крепить вышеперечисленные узлы к основанию, дальнейшее комментирование излишне:

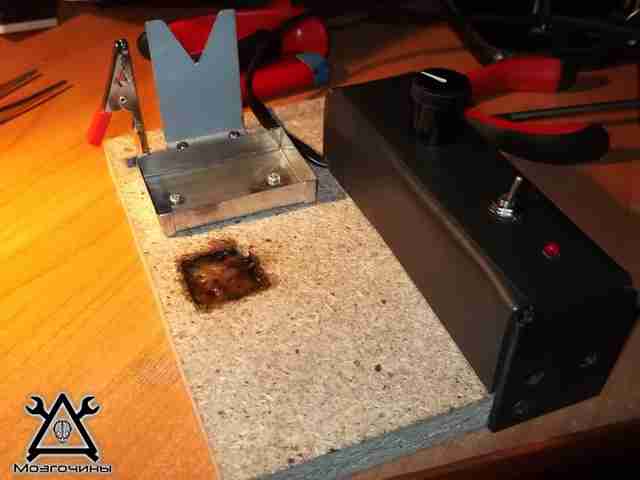

Закрепление основных узлов завершено.

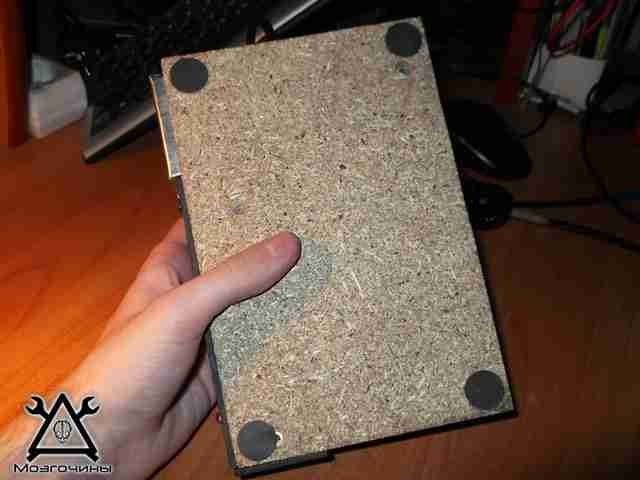

Для того, чтобы подставка не каталась по столу, на обратную сторону приклеил резиновые кругляши:

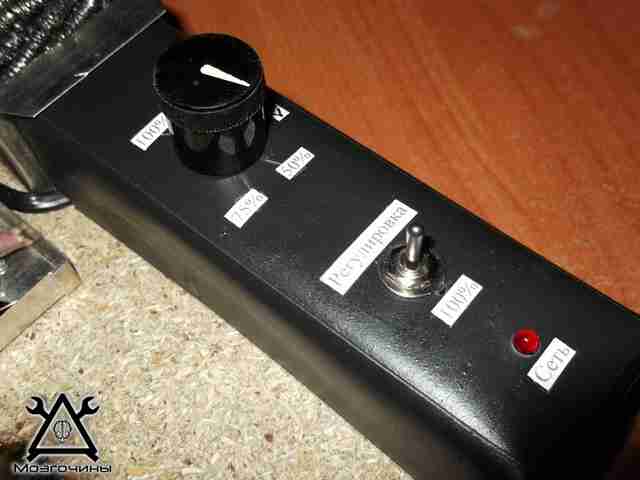

Ну и что бы всё было по феншую приклеиваем опознавательные значки на корпус регулятора:

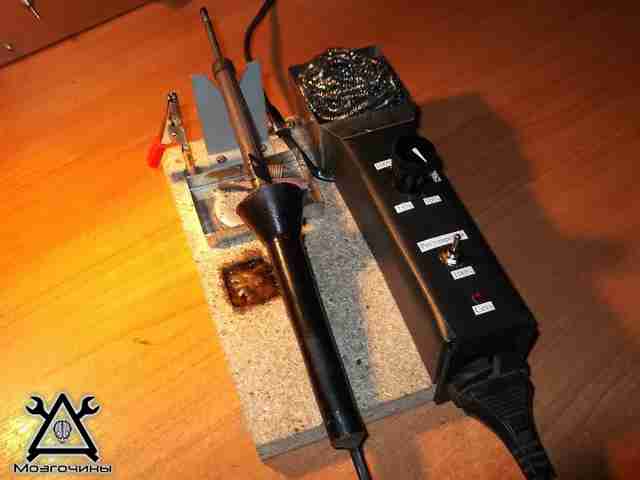

Готово!
