Программирование Arduino урок 2 - схема в железе

Всем привет. Продолжаем освоение не такого уже и диковинного зверя, как arduino.

подключили плату arduino uno к компьютеру/ноутбуку;
запустили программную среду разработки arduino IDE;
написали первую программу;
зашили её в микроконтроллер (МК);
помигали встроенным светодиодом.

Задача нашего сегодняшнего урока заключит в том, чтобы собрать схему, которая будет включать/выключать светодиод (иными словами – пародию самого простого фонарика). При этом управлять всем этим безобразием будет плата arduino uno :-)

Приступим.

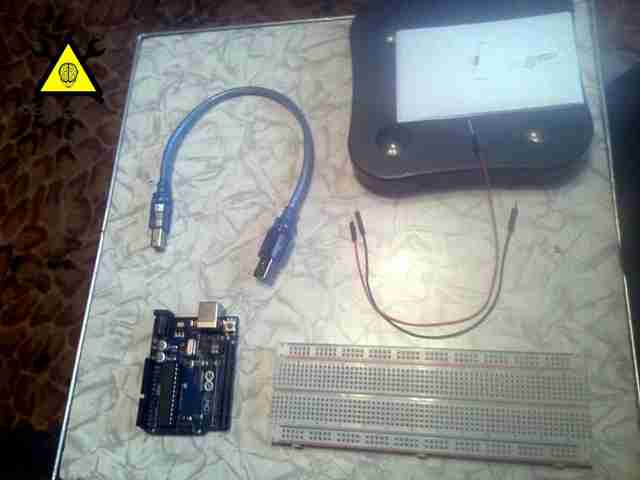

Нам понадобится:

плата Arduino Uno;
беспаечная макетная плата;
резистор с номиналом сопротивления 220 Ом;
светодиод;
джамперы.

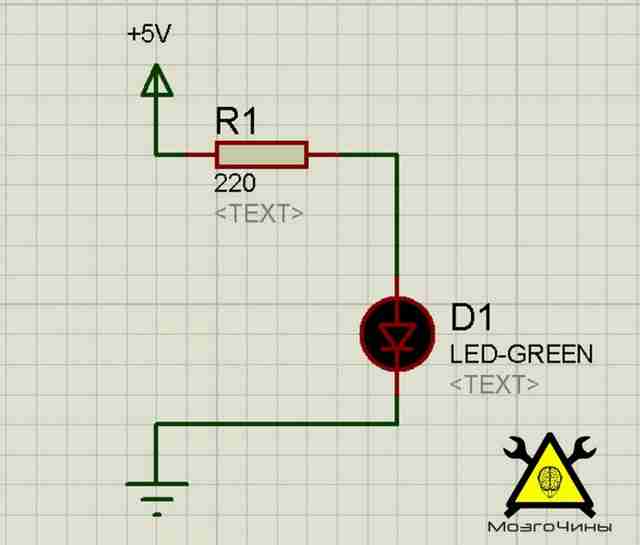

Посмотрим на схему. На ней представлен источник напряжения, резистор и светодиод. В нашем случае для подачи питания на схему будем использовать плату (вернее её выводы – 9 и землю).

Далее следует решить, каким именно способом вы будете проводить монтаж схемы:

- навесным способом (неудобно и нет гарантии, что провода не поотваливаются от выводов радиодеталей);

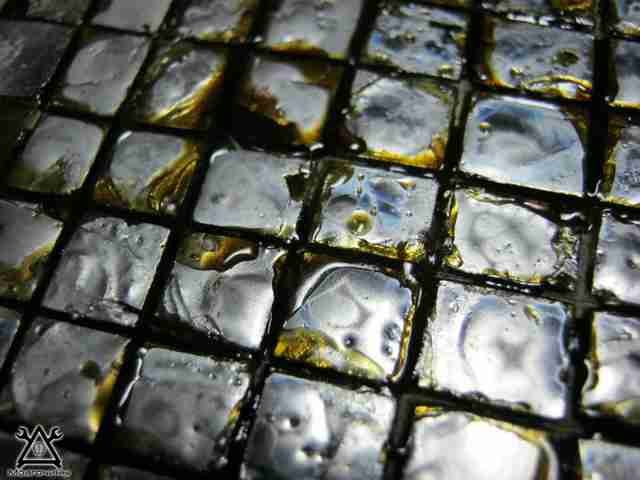

- можно изготовить такую плату – дешево и сердито (надежное пропаиваемое соединение – это одновременно и плюс и минус данного вида монтажа);

Самодельная макетная плата

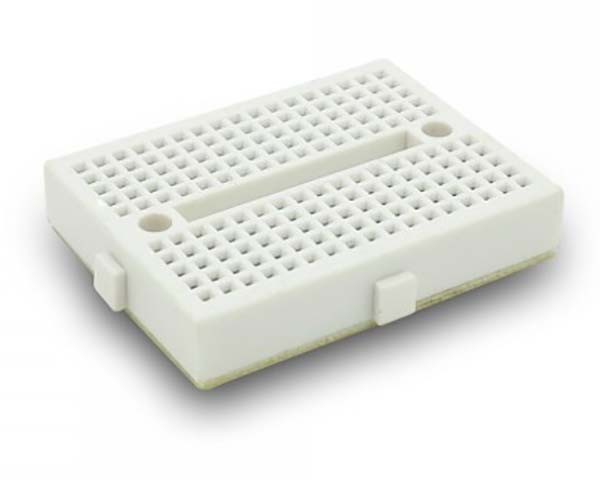

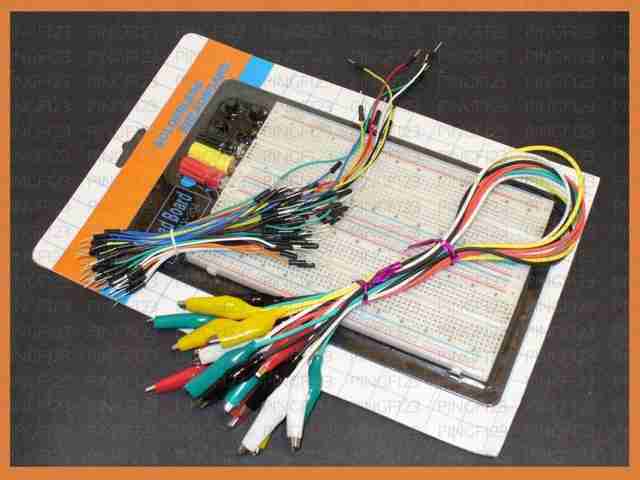

- можно на макетной плате (необязательно сразу покупать большую, можно обойтись и такой).

В любом из выбранных вами вариантов, для подключения схемы к плате нужно будет использовать джамперы.

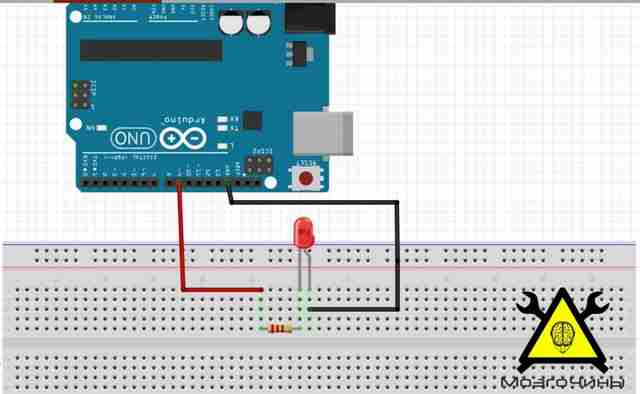

На макетной плате линиями разных цветов показаны, какие гнезда соединены между собой (какие из них нельзя соединять вместе накоротко), а какие из них можно соединять друг с другом.

Переходим непосредственно к монтажу схемы.

Открываем программную среду arduino IDE.

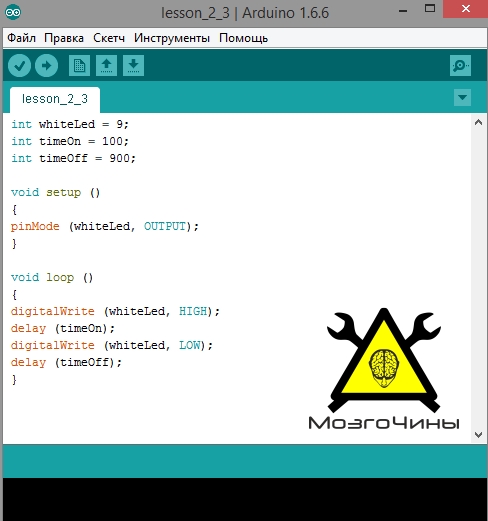

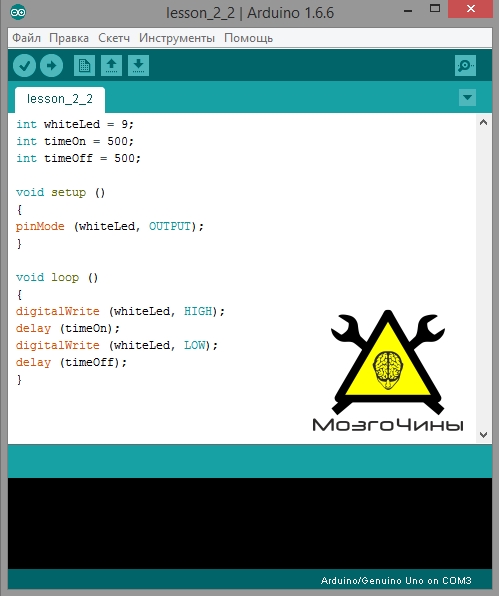

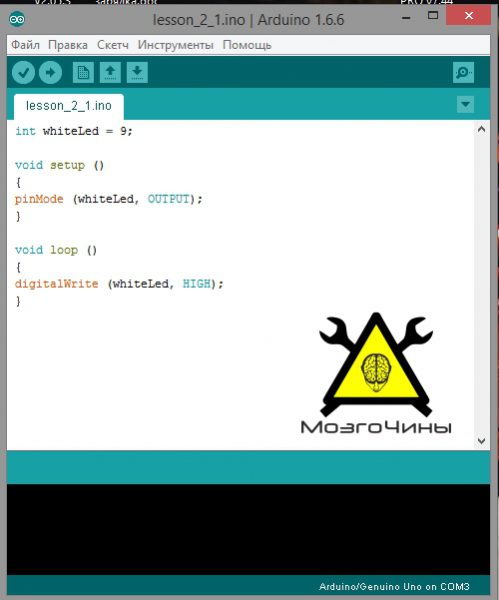

Для начала включим светодиод (можете загрузить готовую программу, а можете набрать. Настоятельно рекомендую второе. Спешить нам некуда, нужно «набивать руку».
