Электродуговой проигрыватель

Немного необычный высоковольтный генератор. Особенность заключается в том, что звук воспроизводится дугой.

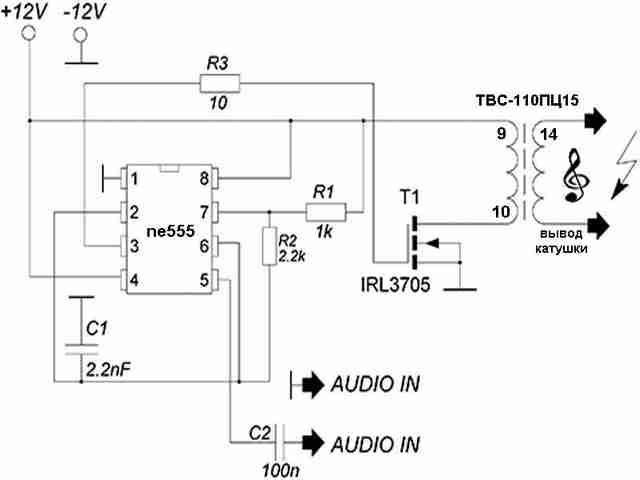

Схема:

Схема очень простая и работает сразу, при условии если всё правильно спаяли и все детали рабочие. Транзистор T1 любой  N-канальный полевик достаточной мощности, установленный на радиаторе.

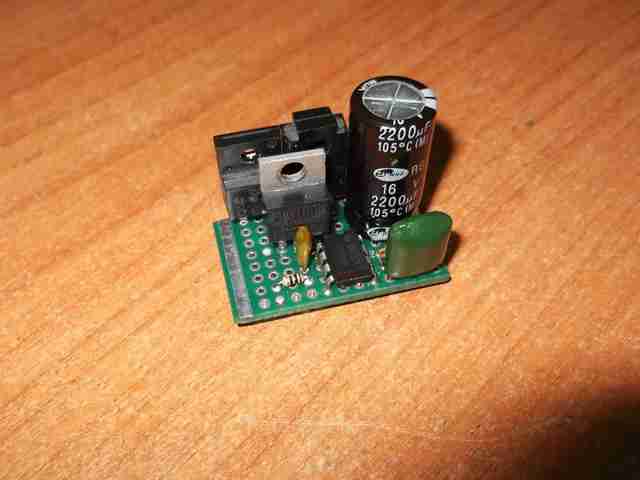

Основание:

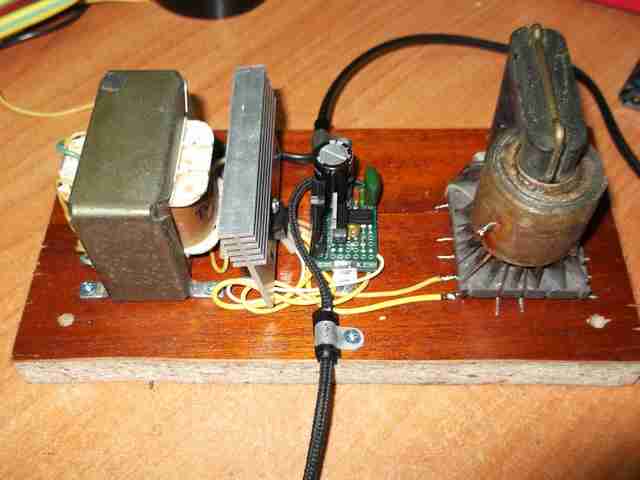

После монтажа деталей:

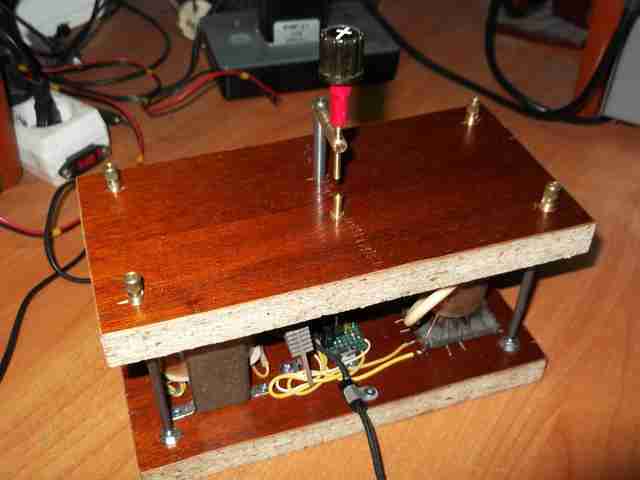

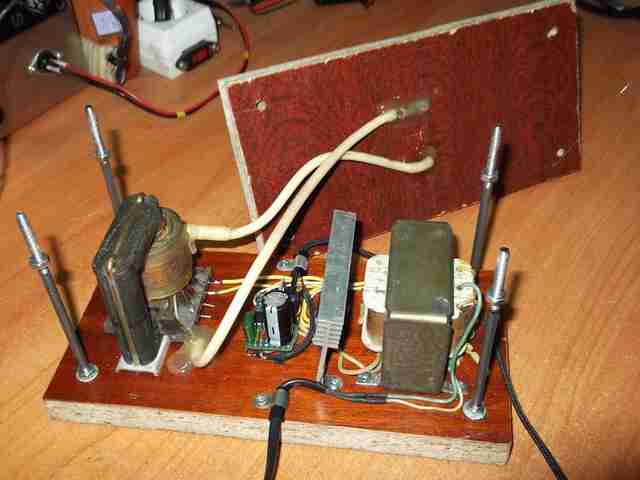

Крышка будет держаться на шпильках:

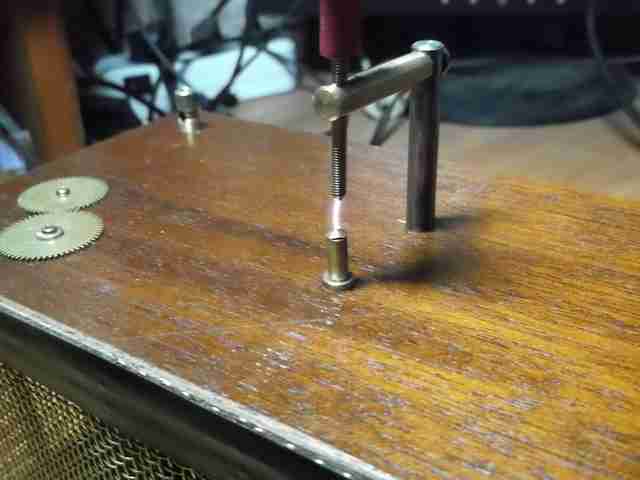

На крышке установлен регулируемый разрядник:

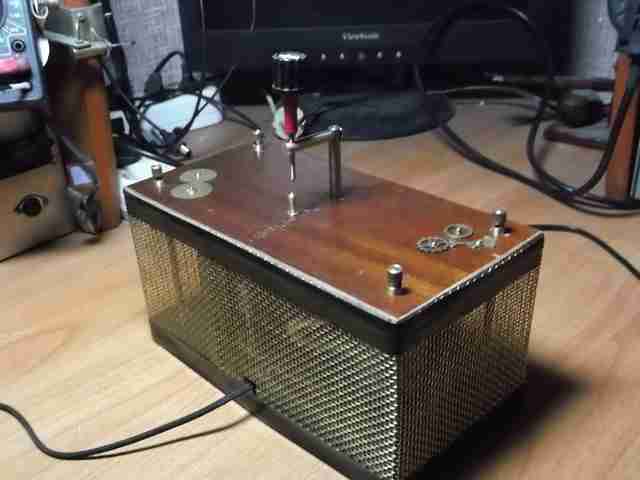

Боковые стенки сформированы из проволочной сетки:

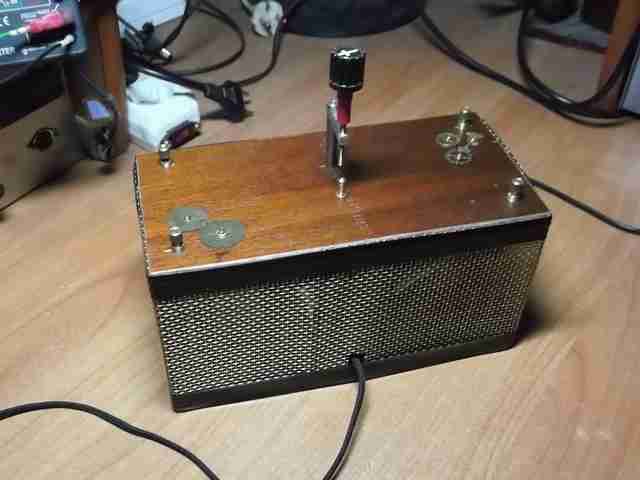

В работе:

КПД такого способа воспроизведения звука мал, по этому он не получил широкого распространения.

Для просмотра видео надо прибавить звука.
