Автомобильный пробник с двойной функцией

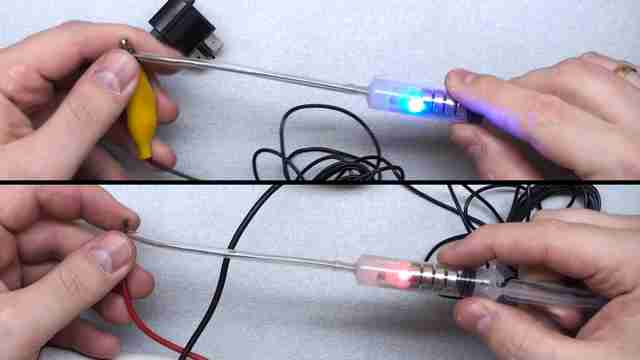

Здравствуйте друзья. Сегодня мы будем делать вот такой автомобильный пробник.

Он имеет две функции, а именно:

• Показывает замыкание на массу;
• Наличие напряжения 12 вольт.

Пробником можно проверить лампочки, реле, концевые выключатели автомобиля, предохранители и просто напряжения на клеммах, а тонкий гибкий щуп проникает в любые автомобильные колодки. И всё это лишь подсоединив один провод на массу автомобиля.

Материалы:

• Шприц на 5 кубиков;
• 4 батарейки LR44;
• Два светодиода с резистором;
• Кусок стальной проволоки;
• Провод с зажимом на конце.

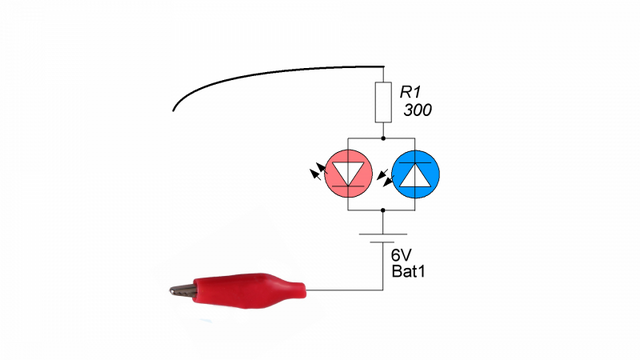

Схема очень простая.

Сперва спаиваем встречно два светодиода.

Один конец припаиваем через резистор к стальному щупу.

Устанавливаем на место батарейки.

Изолируем щуп трубкой от медицинской системы.

Проверяем замыкание на массу.

Проверяем индикацию 12 вольт.

Теперь можно быстро проверить напряжение на любой клемме и одновременно замыкание на массу.
Также легко контролировать замыкание концевых выключателей или сигналы кнопок, а также исправность реле, предохранителей, лампочек, целостность проводов и наличие контакта.

Подробнее о самой сборке и пример работы самоделки можно посмотреть на видео.

Спасибо за внимание)
